Выбор альтернативного индуктора с помощью Octopart: пошаговое руководство

Найти подходящий дроссель для импульсного стабилизатора может быть непросто, особенно если изменяется доступность компонентов или требования к проекту. Во второй части нашей видеосерии Octopart мы рассматриваем, как выбрать альтернативный дроссель для ИС зарядного устройства с интегрированным импульсным регулятором.

Если вы пропустили первую часть, мы рассказывали, как найти альтернативные керамические конденсаторы с помощью системы фильтров Octopart. Сейчас мы применим аналогичный подход к дросселям, сосредоточившись на практических параметрах и советах по выбору.

Контекст проекта: плата микро-квадрокоптера

Мы работаем с управляющей платой микро-квадрокоптера, включающей ИС зарядки аккумулятора и управления питанием — Texas Instruments BQ24192. Эта микросхема содержит понижающе-повышающий преобразователь, требующий внешний дроссель.

В оригинальном проекте используется экранированный SMD-дроссель 2,2 мкГн, выбранный благодаря следующим характеристикам:

• Высокая допустимая сила тока (≥ 4,5 А)
• Компактные размеры (≤ 5×5 мм)
• Низкое сопротивление постоянному току (DCR)
• Высокая собственная резонансная частота
• Наличие и статус жизненного цикла

Когда меняются ограничения по проекту — например, увеличивается ток нагрузки, возникают проблемы с поставками или появляются изменения в компоновке — важно быстро и точно найти подходящую замену.

Ключевые параметры выбора дросселя

Прежде чем перейти к поиску в Octopart, важно понимать, на что обращать внимание при замене:

• Индуктивность (L): Совпадение с оригиналом (2,2 мкГн), если только проект не требует изменений.
• Допустимый ток: Дроссель должен выдерживать как средний, так и пиковый ток без насыщения.
• DCR: Более низкое сопротивление — выше эффективность.
• Экранировка: Помогает подавлять ЭМИ; настоятельно рекомендуется для импульсных регуляторов.
• Размер корпуса: Должен соответствовать компоновке на плате.
• Статус жизненного цикла: Избегайте снятых с производства (Obsolete) и не рекомендованных к разработке (NRND) компонентов.
• Дополнительные параметры: Допуск, резонансная частота, тепловые характеристики.

Хотите глубже понять, как работают дроссели в импульсных регуляторах? Ознакомьтесь с Руководством по выбору дросселя.

Поиск альтернативного дросселя с помощью Octopart

Теперь, когда вы знаете ключевые параметры, вот как найти альтернативу через Octopart:

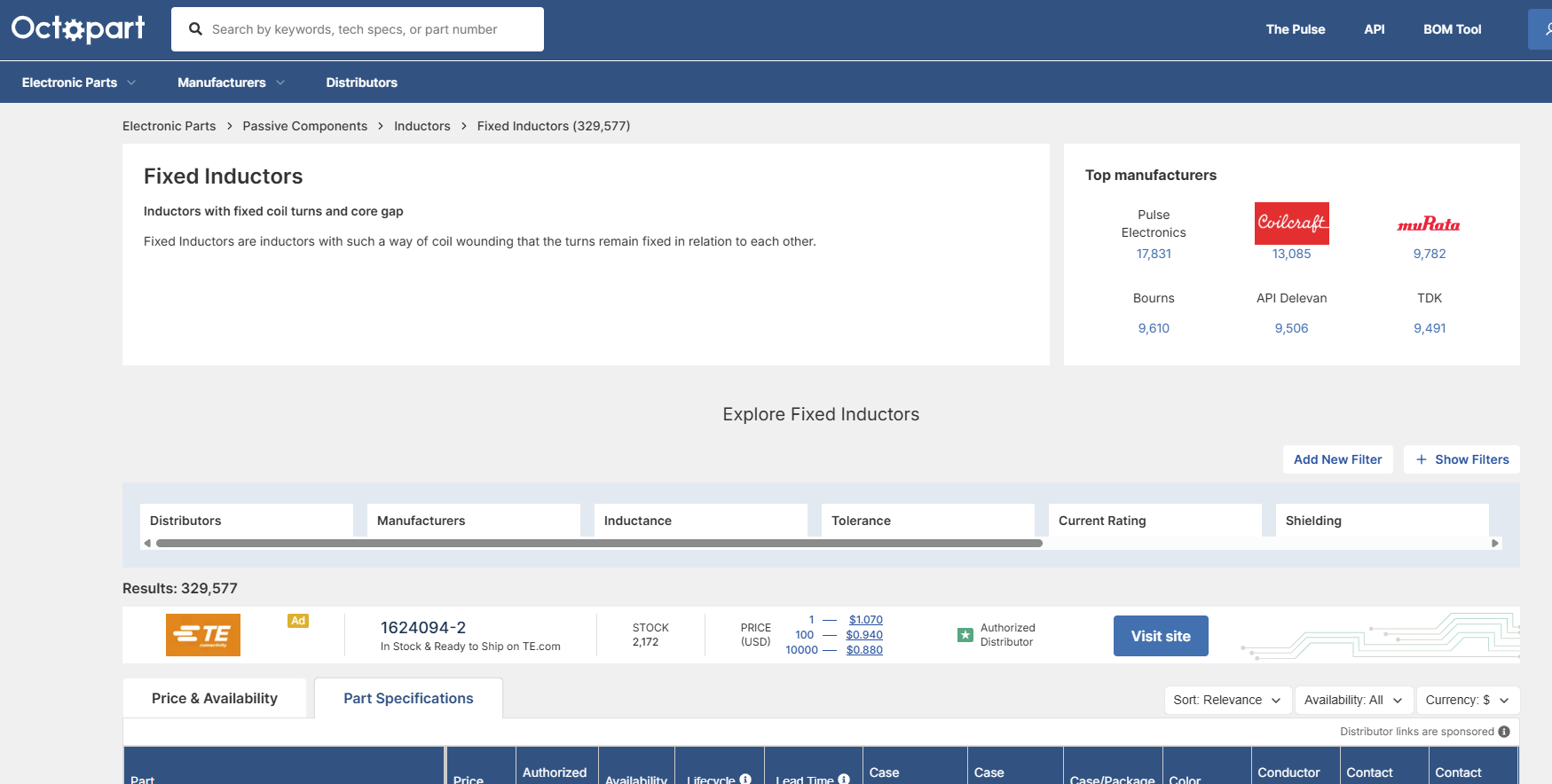

1. Начните с категории дросселей на Octopart

• Перейдите в Electronic Parts → Passive Components → Inductors → Fixed Inductors. Здесь представлен широкий выбор дросселей от разных производителей и дистрибьюторов.

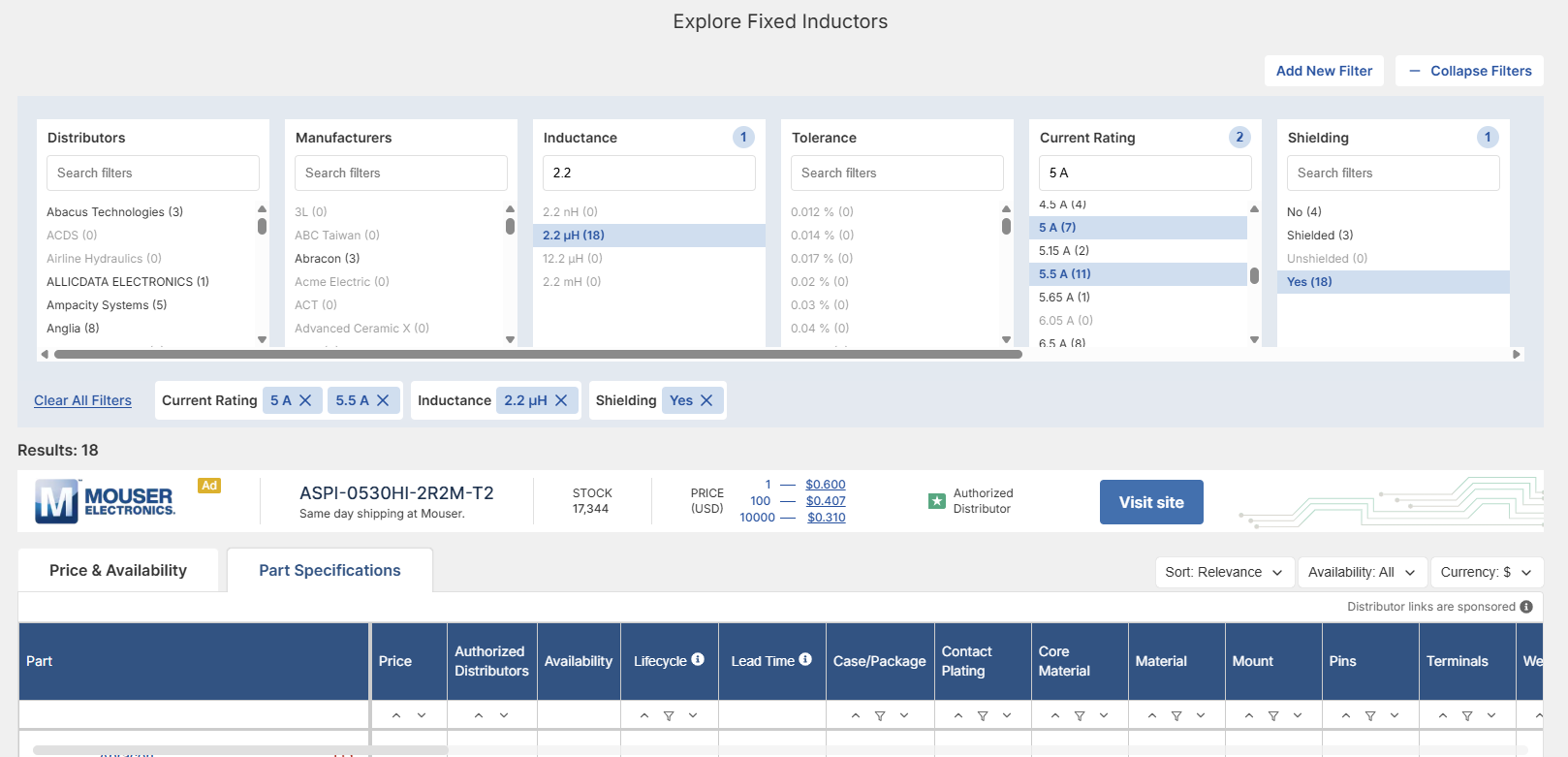

2. Используйте умные фильтры

Примените фильтры Octopart:

• Индуктивность: 2,2 мкГн
• Допустимый ток: ≥ 4,5 А (например, 5,0 А и 5,5 А)
• Экранированный: Да
• Размер корпуса (по желанию): ≤ 5×5 мм

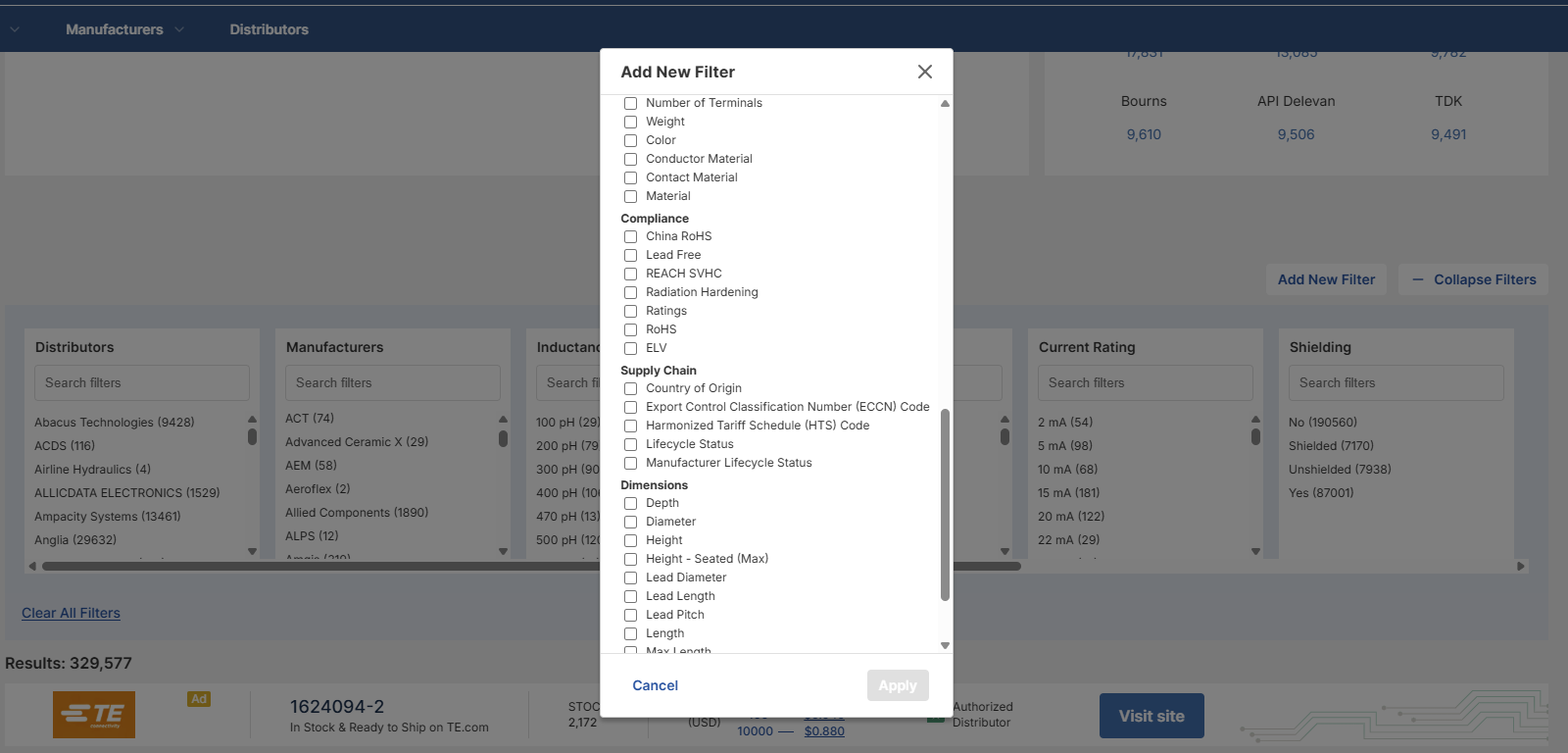

• Добавить новый фильтр: Также можно кликнуть «Add New Filter», чтобы отфильтровать по DCR, статусу, RoHS и другим параметрам.

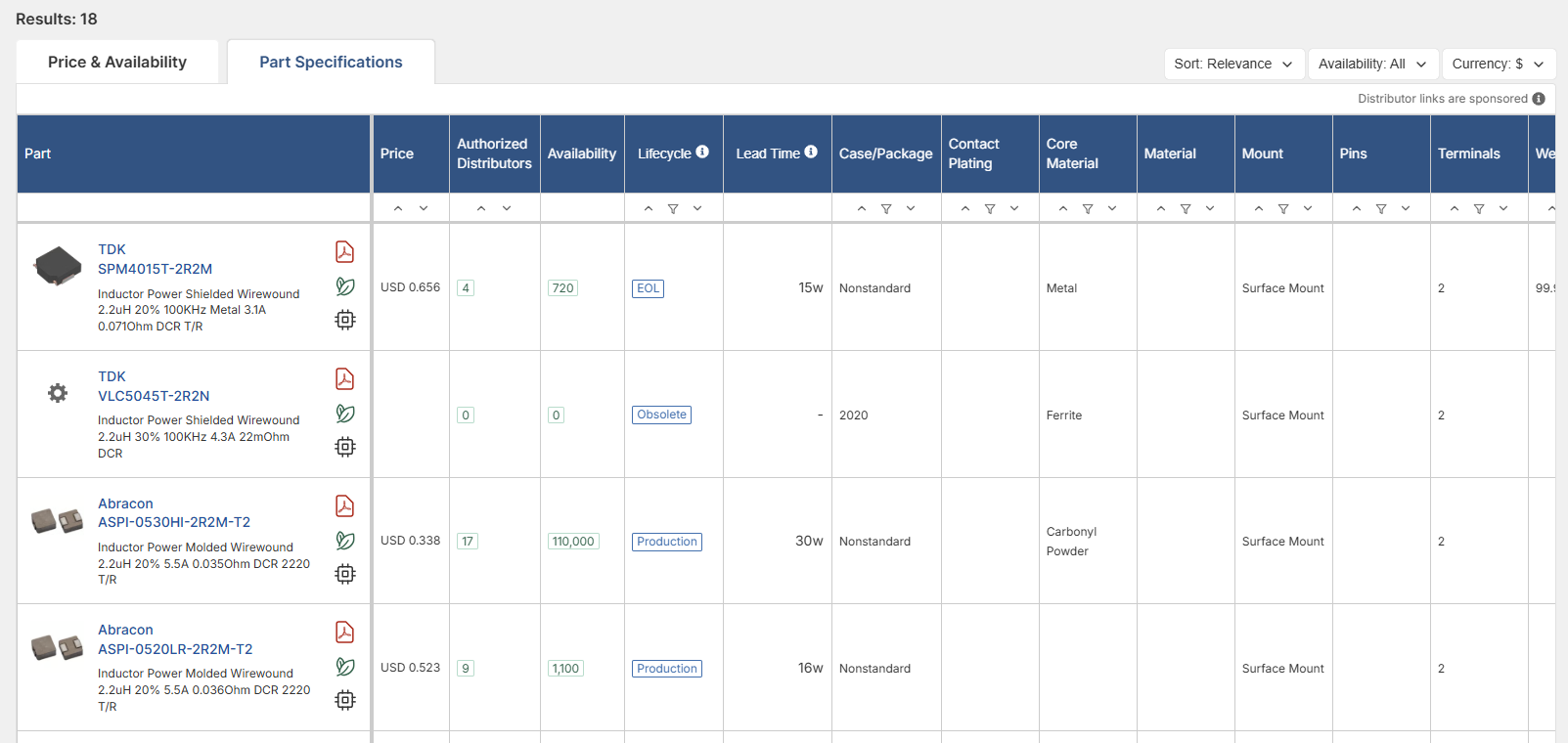

3. Эффективно сравнивайте результаты

Переключитесь на вкладку Part Specifications, чтобы:

• Сравнивать компоненты бок о бок
• Сортировать по DCR, размеру, цене или наличию
• Проверить статус жизненного цикла и количество поставщиков
• Скачать технические описания, CAD-модели и данные по складу

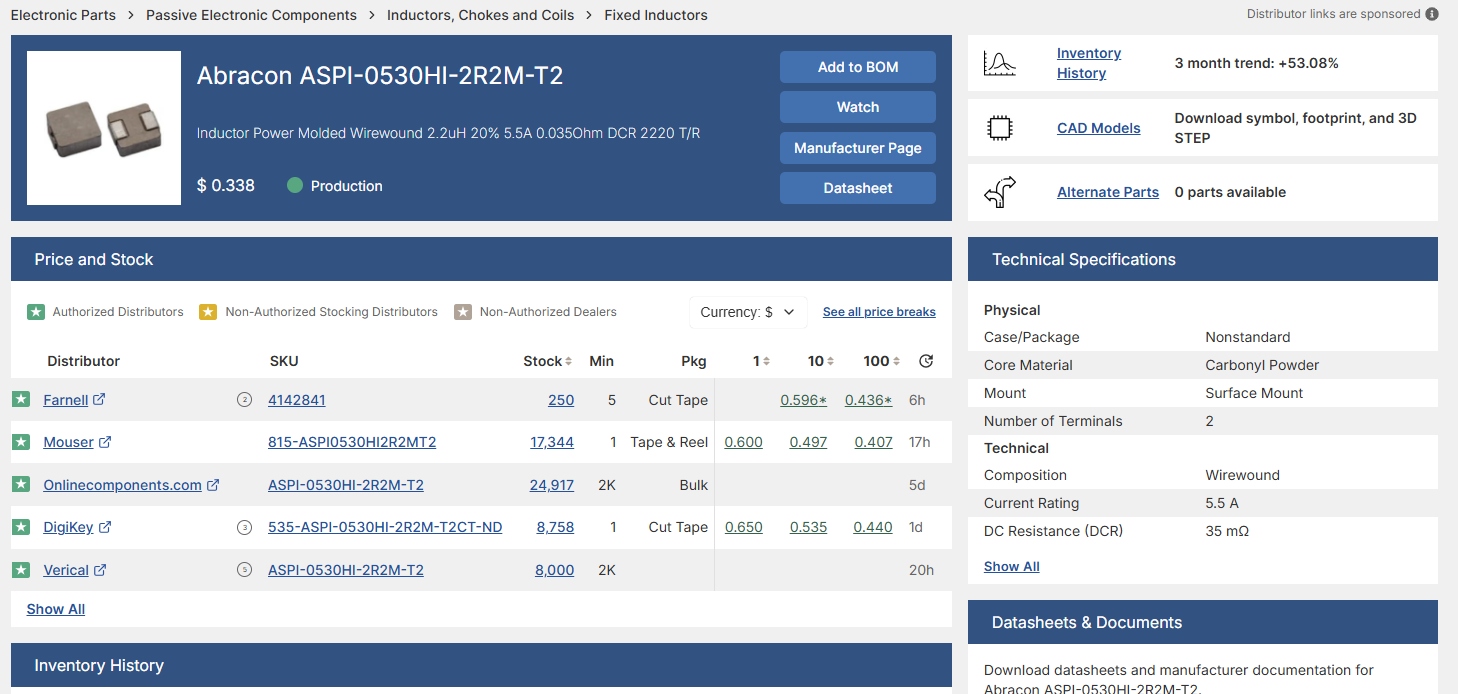

В нашем примере мы нашли дроссель 2,2 мкГн с током 5,5 А, низким DCR (~35 мОм) и компактным корпусом — от надежного поставщика с хорошей доступностью на складе.

Включение компонента в ваш проект

После выбора компонента:

• Используйте поиск компонентов производителя в Altium Designer или другом ECAD-инструменте.
• Или загрузите CAD-модели с Octopart (схематическое обозначение, посадочное место, 3D-модель).
• Разместите компонент в проекте и проверьте соответствие компоновке и расчетным параметрам.

Итоги: быстрый и надежный поиск дросселей с Octopart

Как вы увидели в этом обзоре, Octopart делает процесс подбора дросселей эффективным даже при сложных требованиях, как у импульсных регуляторов.

Независимо от того, оптимизируете ли вы схему, ищете замену или закладываете перспективу, инструменты Octopart обеспечивают доступ к актуальным данным о наличии, фильтрам и полезным ресурсам в одном месте.

Узнайте, как найти альтернативные полевые транзисторы в третьей части нашей видеосерии — смотрите здесь!

Попробуйте Octopart уже сегодня, чтобы держать ваш проект на курсе — с умным выбором компонентов с самого начала.
