Añade Cualquier Componente a tu Diseño de PCB con las Bibliotecas de Componentes Unificadas

Al embarcarte en el viaje de diseño de PCB, hay algunos obstáculos iniciales que deberás superar para que tu proceso de diseño funcione sin problemas y sin interrupciones. A veces, el obstáculo es tan manejable como asegurarte de tomar tu café por la mañana. A veces, el obstáculo es tan alto como no tener el conocimiento, la comodidad o el software que necesitas para realizar tus tareas de diseño de PCB.

Muchas veces, al esbozar un diseño inicial de PCB, habrá algunos componentes de los circuitos eléctricos que se definen libremente y permiten la variabilidad. Esto es ideal para diseños de PCB amplios, sin embargo, cuando llega el momento de bloquear un número de pieza específico, ya sea un proveedor específico con el que tengas grandes relaciones o una determinada función que no se puede variar de ninguna manera, ¿cómo vas a incorporarlo a tu diseño de PCB con la confianza de que tu software lo mantendrá?

Problemas encontrados dentro de las bases de datos

Lamentablemente, muchos programas sólo ofrecen un catálogo creado y gestionado internamente. Esto permite muy poco en cuanto a la selección de componentes de los circuitos eléctricos, ya que está limitado a lo que han introducir a mano. Por supuesto, es posible que puedas introducir tus propios parámetros de pieza en el diseño, sin embargo, esto llevará mucho tiempo y, francamente, es una tarea tediosa para para cada pieza "nueva" que selecciones.

¡No te limites a estas bibliotecas de componentes de piezas congeladas! Las bibliotecas de componentes de circuitos electrónicos unificadas de Altium agilizan y facilitan la búsqueda a través de miles y miles de componentes por una gran cantidad de proveedores al instante para obtener la pieza específica que estás buscando.

La solución de Altium a las bases de datos

A continuación, te guiaremos a través del proceso de diseño de PCB que me gusta utilizar cuando necesito una pieza nueva que no figura en la base de datos general de piezas de Altium.

En primer lugar, empezaremos suponiendo que has seleccionado un OpAmp específico para tu próximo proyecto de diseño de PCB. Digamos que es el LM386.

Al abrir Altium Designer^®, y después de haber creado un nuevo proyecto esquemático, navega a la pestaña de bibliotecas de componentes en el lado derecho de la pantalla:

_{Pestaña bibliotecas de componentes de circuitos electrónicos abiertas en Altium}

Al seleccionar en el menú desplegable el esquema que deseas buscar (digamos que estás empezando de nuevo con las bibliotecas de componentes inicialmente dadas de Dispositivos Diversos y Conectores varios), ingresa tu consulta de pieza LM386. Nada que mostrar:

_{Buscando una parte dentro de las bibliotecas de componentes de circuitos electrónicos de Altium}

En este punto, puede que la gente se eche las manos a la cabeza y pulse la gran X roja de la esquina superior derecha, pero tú no.

En su lugar, abre tu navegador web y navega al Componente Unificado dentro del centro de Contenido de Diseño de Altium.

Ahora, de nuevo, introduciendo el número de pieza LM386 en la barra de búsqueda, verás que, de hecho, hay bibliotecas de componentes de PCB de dos piezas que contienen tu pieza. Así de fácil.

_{Resultado de una búsqueda de componentes de circuitos eléctricos en Altium}

Asumiremos nuevamente que tienes una afinidad especial con Texas Instruments (sé que sí), y que deseas continuar con ellos.

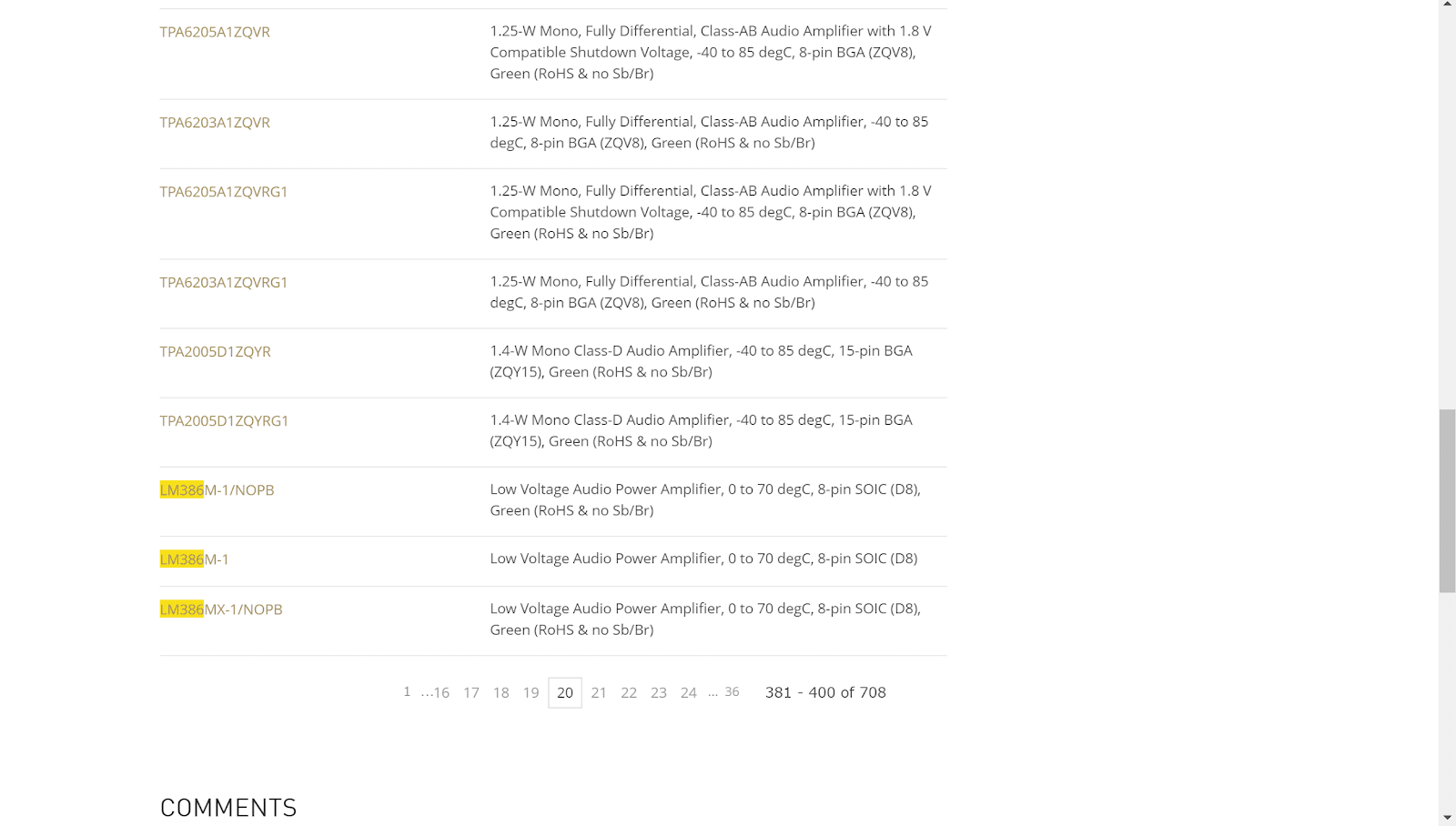

Simplemente haz clic para abrir para ver todos sus listados dentro de este único (ya que hay muchas bibliotecas de componentes específicas de TI), y deberías poder encontrar la parte buscada resaltada en amarillo.

_{Buscando en la lista de componentes de circuitos eléctricos disponibles}

¿Te das cuenta de cuántos hay disponibles aquí? Muchos para elegir según tus necesidades específicas.

A continuación, seguiremos adelante y haremos clic en el botón "Descargar" que nos proporcionará un archivo comprimido con el que podremos trabajar. Descomprime este archivo en cualquier carpeta que quieras utilizar. Al volver a abrir el programa de Altium Designer, y volver al panel derecho de las bibliotecas de componentes, haz clic en el botón "Bibliotecas" en la sección superior del panel. Esto abre la ventana Bibliotecas de componentes disponibles.

Debajo de la pestaña "Proyectos", haz clic en el botón "Añadir". Navega hasta el esquema de Texas Instruments que acaba de descargar y haz clic en "Abrir".

¡Enhorabuena! Ahora has añadido con éxito todos los componentes de Texas Instruments (función lineal y especial) a tu proyecto de PCB.

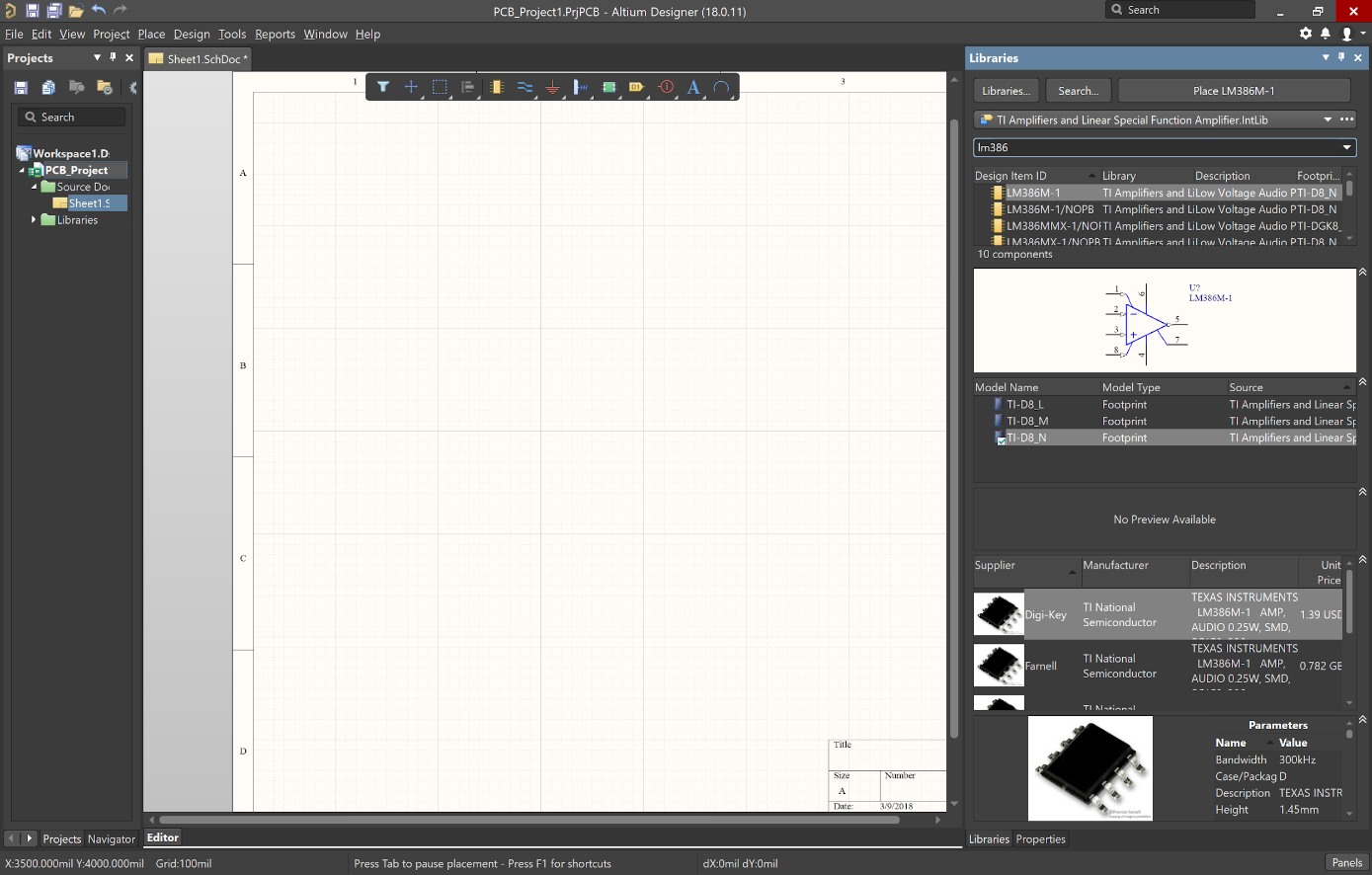

Introduciendo, nuevamente, la consulta del número de pieza LM386 (bajo el TI), ahora tienes unas cuantas opciones para elegir.

_{Función de búsqueda con información cargada en la biblioteca de componentes de circuitos electrónicos}

Ahora eres libre de hacer lo que quieras con ellos. Este es sólo un ejemplo específico de cómo me gusta obtener datos específicos del Componente Unificado de Altium cuando estoy configurando un determinado componente.

Sin embargo, puede llegar un momento en que los componentes que deseas no están dentro del Componente Unificado de Altium. Si no hay otras soluciones para la selección de otros componentes, puedes solicitar que se cree una pieza en menos de 24 horas, lo que no es una mala solución secundaria al problema.

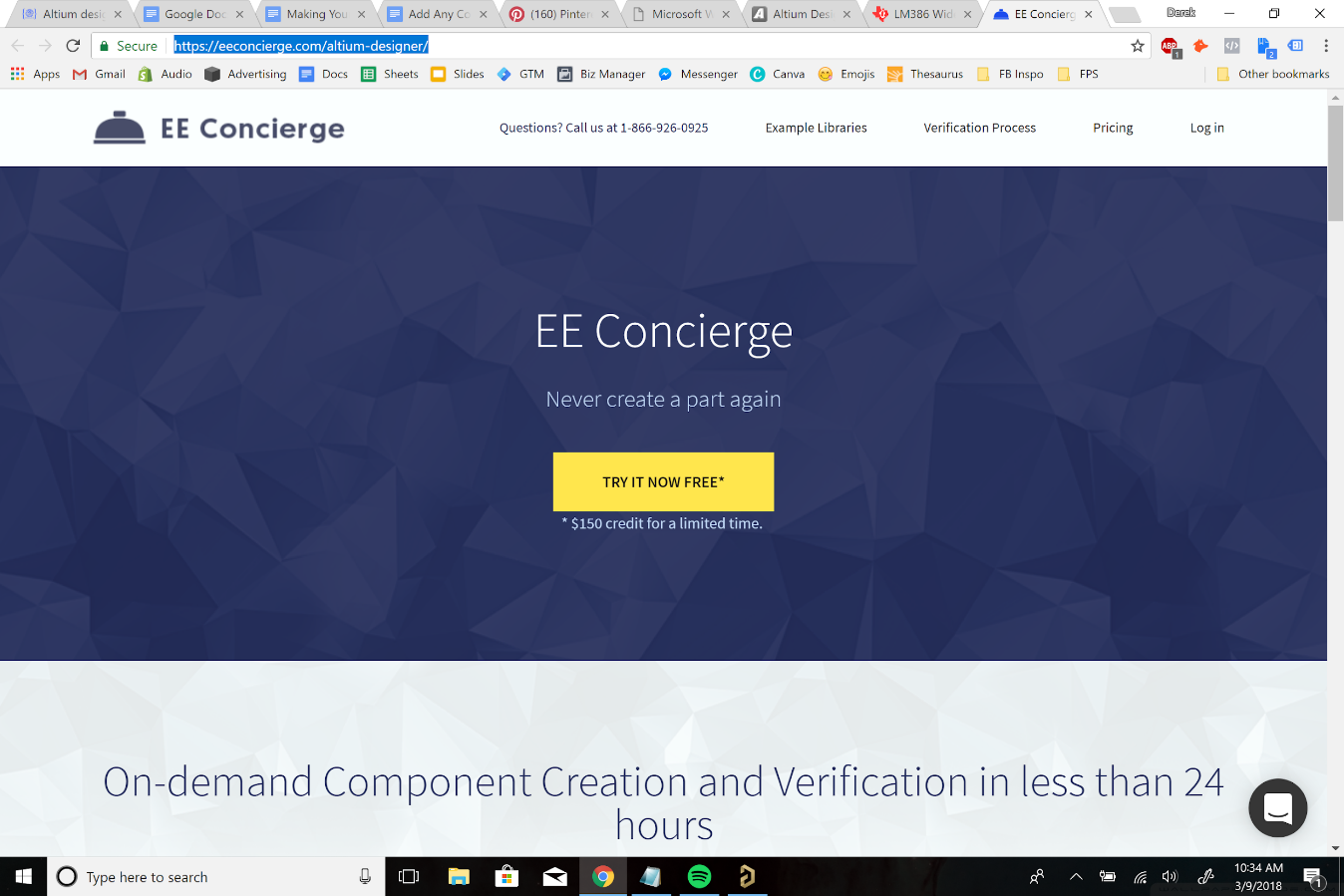

Simplemente haciendo clic en "Solicitar una pieza" desde la ventana de bibliotecas de componentes, se enviará a EE Concierge^™, mediante el envío de una simple hoja de datos de fabricación y el número de pieza, tendrán tu pieza lista para usar en Altium en menos de 24 horas.

_{Función de búsqueda con información cargada en la biblioteca de componentes de circuitos electrónicos}

Sea cual sea el caso, Altium lo tiene cubierto

No importa el caso en tu búsqueda de la pieza perfecta para tu diseño de PCB perfecto, la utilización de la vasta red de ofertas de piezas de Altium puede obtener exactamente lo que necesitas al instante (o dentro de las 24 horas).

Para una comprensión más profunda de las bibliotecas de componentes dentro de Altium Designer, consulta sus extensas páginas de documentación, algunas de las cuales se encuentran a continuación:

• Crear componentes
• Descargar contenido de diseño
• Generar bibliotecas de componentes
• Trabajando con bibliotecas integradas

Consulta la Biblioteca de componentes unificados de Altium Designer para buscar tu pieza perfecta, o para discutir más capacidades de la biblioteca de piezas, habla hoy mismo con un experto en Altium.
