Diseñar teniendo en cuenta alternativos puede ayudarte a gestionar una cadena de suministro de PCB cambiante.

Todos los ingenieros han pasado por la misma carrera contrarreloj: una línea crítica pasa a estado NRND, los plazos de entrega se alargan de 12 a 52 semanas, o un cambio arancelario de repente hace que una región de abastecimiento deje de ser rentable. La BOM se había cerrado en torno a un único número de parte del fabricante, y ahora alguien está perdiendo una semana buscando hojas de datos.

Entonces llega la pregunta más costosa de la electrónica: ¿podemos usar otra pieza en su lugar?

Por desgracia, encontrar inventario rara vez es la parte más difícil. Lo que normalmente sí lo es, es encontrar una alternativa que ingeniería ya haya aprobado.

Diseñar pensando en alternativas ayuda a los equipos a identificar pronto reemplazos drop-in calificados, reduciendo el riesgo de abastecimiento antes de que la escasez se convierta en retrasos de producción.

Este artículo explora las familias de componentes que suelen admitir alternativas drop-in, cómo usar la búsqueda basada en descripciones, cómo descifrar los números de parte del fabricante y qué deben verificar siempre los ingenieros antes de aprobar una alternativa.

Conclusiones clave

• Una verdadera alternativa drop-in debe coincidir en forma, ajuste y función.
• Los encapsulados y pinouts estandarizados de los componentes pueden facilitar la identificación de posibles alternativas drop-in entre varios fabricantes.
• Buscar por descripción del componente y aplicar filtros paramétricos puede revelar opciones compatibles que una búsqueda exacta por número de parte quizá no muestre.
• Si ya tiene una pieza en mente, la pestaña Alternates en una página de pieza de Octopart devuelve una lista breve de componentes funcionalmente similares en un solo paso.
• Comprender la estructura de los números de parte del fabricante y los prefijos comunes de familia puede acelerar la evaluación de componentes alternativos.
• La búsqueda de componentes de Octopart, los filtros paramétricos y la información de ciclo de vida ayudan a los ingenieros a comparar, validar y calificar rápidamente componentes alternativos entre múltiples fabricantes.

Qué significa realmente diseñar para alternativas

Diseñar para alternativas significa diseñar una PCB con múltiples componentes calificados que puedan realizar la misma función sin requerir cambios en el layout.

En la práctica, eso implica tres hábitos: preferir piezas que ya tengan múltiples fuentes en lugar de piezas de una sola fuente, mantenerse en valores y encapsulados estándar siempre que el diseño lo permita, y documentar las alternativas aprobadas mientras el diseño aún está abierto, en lugar de hacerlo durante una escasez.

Los cambios después del congelamiento del diseño son comunes y costosos. Los datos de encuestas del sector muestran que el 51 % de los profesionales informa que más del 11 % de sus diseños requieren cambios de componentes después del freeze, el 46 % estima que un solo cambio posterior al freeze cuesta más de US$50,000, y en programas complejos de aeroespacial, defensa y automoción esos costos pueden alcanzar US$250,000 por evento de cambio. En esa etapa, una sustitución puede implicar nuevas revisiones de ingeniería, pruebas, recalificación y potencialmente un rediseño de la PCB.

Diseñar para alternativas reduce este riesgo al identificar componentes de reemplazo compatibles antes de que realmente se necesiten.

Una verdadera alternativa drop-in cumple tres condiciones:

• Forma: significa que las dimensiones mecánicas y la huella de PCB son idénticas.
• Ajuste: significa que el pinout y el proceso de ensamblaje permanecen sin cambios.
• Función: significa que el rendimiento eléctrico se mantiene dentro de los requisitos del diseño.

Cuando se cumplen las tres condiciones, compras puede cambiar de proveedor sin pedirle a ingeniería que rediseñe la PCB.

Familias de componentes que suelen aceptar alternativas drop-in

Las siguientes categorías de componentes con frecuencia admiten reemplazos compatibles por pin porque sus encapsulados e interfaces eléctricas se basan en estándares industriales ampliamente adoptados. La compatibilidad de encapsulado y pinout es el punto de partida. La resistencia de CC, la corriente de saturación, el ESR, el nivel de excitación y el comportamiento térmico siguen variando según el fabricante y deben verificarse con la hoja de datos.

Ejemplo 1: capacitores cerámicos multicapa

Los MLCC son uno de los componentes más fáciles de abastecer de múltiples fabricantes. Un capacitor 0603, 10 µF, 10V, X5R, ±10 %-±20 % suele estar disponible de varios proveedores con especificaciones comparables.

Todos son: capacitores cerámicos multicapa de 10 µF, X5R, 10V, 0603

Aunque estas piezas puedan compartir la misma huella, los ingenieros deben revisar igualmente las características de polarización de CC y la capacitancia efectiva.

Ejemplo 2: familia de reguladores lineales 1117

Los reguladores de baja caída parecen sencillos, pero requieren una evaluación más cuidadosa que muchos componentes pasivos.

Algunos ejemplos incluyen:

Todos tienen la misma huella SOT-223

Aunque estos suelen compartir la misma huella SOT-223, los ingenieros deben verificar:

• Compatibilidad de pines
• Voltaje de caída
• Corriente de salida
• Requisitos de estabilidad
• Características recomendadas del capacitor de salida

Un flujo de trabajo de cinco pasos para encontrar y calificar alternativas

Un flujo de trabajo práctico de cinco pasos:

1. Comience con la pieza que tiene o con las especificaciones que necesita. Si ya tiene un MPN, abra su página de pieza en Octopart y revise la pestaña Alternates. Si no lo tiene, busque por descripción del componente.
2. Aplique filtros paramétricos. Acote los resultados por encapsulado, especificaciones eléctricas, condiciones de operación y requisitos de la aplicación.
3. Compare las especificaciones críticas. Revise los parámetros eléctricos clave y confirme la configuración de pines, la huella, las dimensiones del encapsulado y la compatibilidad mecánica.
4. Evalúe el ciclo de vida y el riesgo de la cadena de suministro. Revise el estado del ciclo de vida, la disponibilidad, los plazos de entrega, la diversidad de fabricantes y las opciones de abastecimiento regional.
5. Valide y actualice la BOM. Complete la validación de ingeniería requerida, agregue las alternativas aprobadas a la BOM o a la Lista de Proveedores Aprobados (AVL) y mantenga los registros de calificación de respaldo.

Dos formas de comenzar: desde un número de parte o desde una descripción

La mayoría de las búsquedas de alternativas comienzan de una de dos maneras: tiene una pieza que se ha vuelto problemática, o tiene un conjunto de requisitos y todavía no tiene una pieza. Octopart maneja ambos casos, y la ruta más rápida depende de cuál sea su situación.

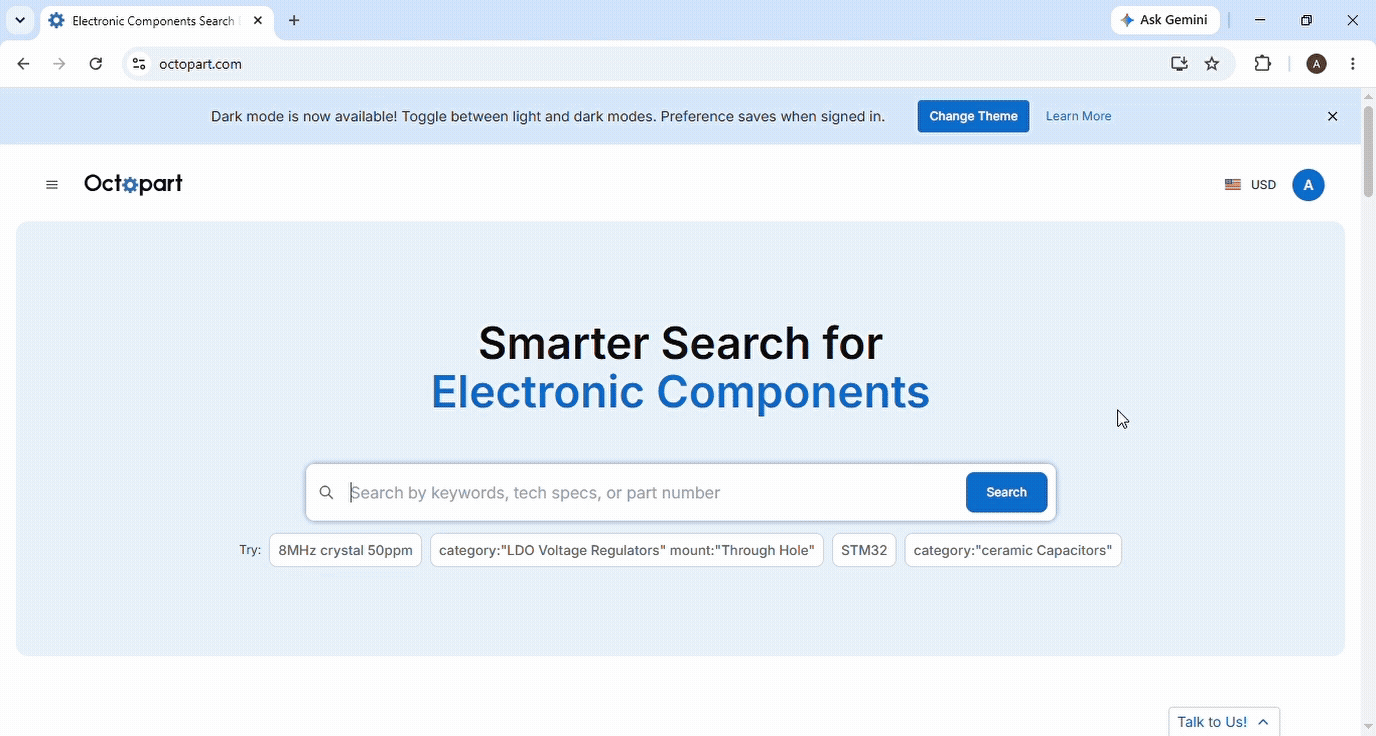

Si ya tiene un número de parte

Ingrese el MPN en la barra de búsqueda, abra la página de la pieza desde los resultados y seleccione la pestaña Alternates.

Octopart devuelve piezas funcionalmente similares comparadas según los parámetros que importan para ese tipo de componente: para un capacitor, eso incluye capacitancia, tamaño del encapsulado, voltaje nominal y dieléctrico. Es una de las formas más rápidas de pasar de una dependencia de una sola fuente a una lista breve de opciones viables.

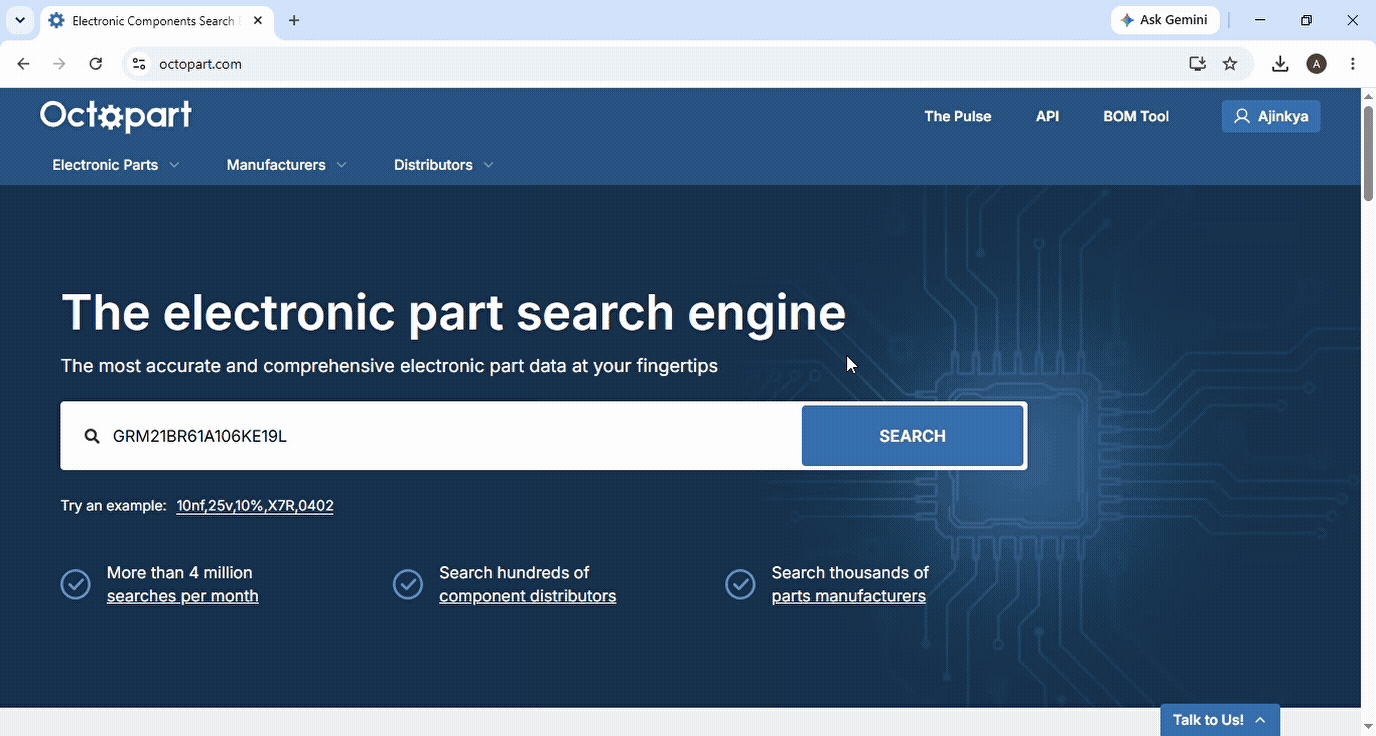

Si está comenzando a partir de un conjunto de requisitos.

Busque por la descripción en lugar de por un número de parte. Por ejemplo, en lugar de buscar: GRM21BR61A106KE19L, busque usando la descripción del componente: 10 µF, 0805, X5R, 10V, MLCC.

Una búsqueda exacta por número de parte normalmente se limita al componente específico de Murata. En cambio, buscar por descripción del componente puede revelar productos de múltiples fabricantes que comparten las características eléctricas y mecánicas requeridas.

Por eso son importantes la búsqueda basada en descripciones y la búsqueda paramétrica: el 77 % de los ingenieros dedica cinco o más horas por semana a leer hojas de datos y comparar alternativas manualmente. Filtrar según los requisitos desde el principio es lo que ayuda a mantener ese número bajo.

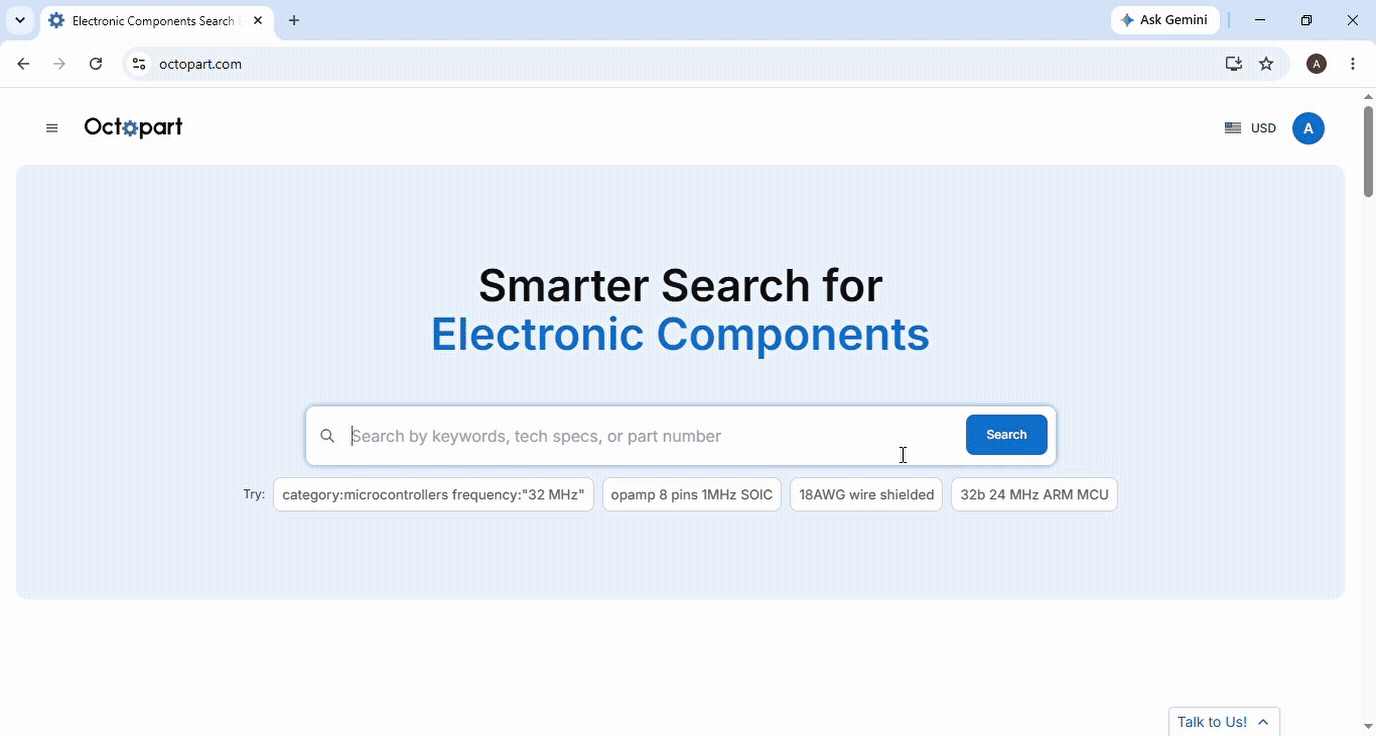

Uso de la búsqueda paramétrica para encontrar MOSFET de canal N alternativos

Una vez definidos los requisitos eléctricos básicos, la búsqueda paramétrica puede reducir rápidamente miles de MOSFET a una lista breve de reemplazos viables.

Por ejemplo, comenzando con un MOSFET de canal N, 60 V, SOT-23, los ingenieros pueden aplicar filtros para eliminar dispositivos incompatibles antes de revisar las hojas de datos.

Los filtros típicos para este ejemplo incluyen:

• Voltaje drenaje-fuente (VDS): 60 V
• Encapsulado: SOT-23
• Corriente continua de drenaje (ID)
• RDS(on)
• Disipación de potencia
• Rango de temperatura de operación
• Estilo de montaje: montaje superficial
• Estado del ciclo de vida

Después de aplicar estos filtros, los MOSFET restantes pueden compararse uno al lado del otro.

En solo unos minutos, la búsqueda paramétrica de Octopart puede convertir lo que comenzó como un MOSFET de canal N de 60 V SOT-23 de fuente única en una lista calificada de alternativas multifuente que cumplen los mismos requisitos eléctricos y mecánicos, reduciendo el riesgo de la cadena de suministro sin requerir un rediseño de la PCB.

Leer los números de parte del fabricante como un ingeniero

Una vez que la búsqueda paramétrica ha identificado una lista corta de posibles alternativas, aprender cómo los fabricantes estructuran sus números de parte puede ayudar a los ingenieros a evaluarlas con mayor eficiencia.

La mayoría de los fabricantes construyen sus números de parte a partir de los mismos parámetros en un orden fijo: serie de producto, tamaño del encapsulado, material dieléctrico, tensión nominal, capacitancia, tolerancia, nivel de calificación y sufijo de empaque.

Considere la parte de Murata: GRMB21BR61A106KE19L (el mismo capacitor que buscamos por descripción arriba), cada sección representa una característica diferente.

• GRM identifica la serie de propósito general.
• 21 especifica el tamaño del encapsulado.
• R61A codifica la información del dieléctrico y del voltaje.
• 106 representa 10 µF.
• K indica una tolerancia de ±10%.
• E19L identifica detalles de empaque y terminación.

Otro fabricante puede codificar información similar usando una estructura diferente.

Por ejemplo, CC0805KKX5R7BB106 de Yageo incluye claramente:

• CC identifica la serie de producto MLCC.
• 0805 indica el tamaño del encapsulado (métrica 0805 / 2012).
• K indica una serie de capacitores de grado comercial.
• K identifica la tolerancia (±10%).
• X5R especifica el material dieléctrico.
• 7B codifica el voltaje nominal (16 V en la nomenclatura de Yageo).
• B identifica una especificación interna o una opción de empaque/terminación.
• 106 representa 10 µF (10 × 10⁶ pF).

Una vez que los ingenieros se familiarizan con estos sistemas de nomenclatura, evaluar alternativas drop-in se vuelve significativamente más rápido.

Muchos fabricantes de semiconductores construyen familias enteras de productos alrededor de una raíz común de número de parte.

Solo cambia el sufijo para indicar:

• Cantidad en cinta y carrete
• Estilo de empaque
• Acabado del recubrimiento
• Revisión de calificación
• Configuración de envío

Ejemplo: LM1117 Reguladores lineales

La raíz compartida LM1117 nos dice que estos dispositivos pertenecen a la misma familia de reguladores. El sufijo simplemente especifica el voltaje de salida regulado.

Considere los siguientes dispositivos:

• LM1117-3.3 - El sufijo 3.3 indica un voltaje de salida fijo de 3.3 V
• LM1117-5.0 - El sufijo 5.0 indica un voltaje de salida fijo de 5.0 V
• LM1117-1.8 - El sufijo 1.8 indica un voltaje de salida fijo de 1.8 V

Evaluar el ciclo de vida y el riesgo de suministro

Incluso si una parte cumple con forma, ajuste y función, todavía necesita ser viable de abastecer. Una alternativa “perfecta” de un solo proveedor con un plazo de entrega de 40 semanas reintroduce exactamente el riesgo que estabas tratando de eliminar.

Use herramientas como Octopart para verificar cuatro cosas:

• Estado del ciclo de vida. Activo, NRND u obsoleto. Una alternativa NRND puede darte meses en lugar de años.
• Amplitud de distribuidores. Cuántos distribuidores realmente tienen stock, no solo cuántos listan la parte. Un solo distribuidor es un problema de fuente única con otro nombre.
• Historial de inventario. Hasta 12 meses de tendencias de stock y precio. Una parte que repetidamente cae a cero es volátil incluso cuando hoy está en stock.
• Diversidad de fabricante y regional. Si todas las fuentes de tu alternativa fabrican en la misma región, un cambio arancelario o una interrupción regional elimina al primario y al respaldo al mismo tiempo.

Una alternativa que cumple forma, ajuste y función, pero falla en cualquiera de estos puntos, no es una alternativa. Es una segunda manera de tener el mismo problema.

Validar y registrar la alternativa

Una vez que se valida una alternativa, regístrala donde compras realmente la vaya a encontrar:

• Agrega el MPN aprobado a la BOM o AVL junto al primario, no en un documento aparte que nadie abre durante una escasez.
• Anota el alcance de la aprobación. Sin restricciones, o condicional: aprobado para esta placa pero no para la variante automotriz, aprobado solo por encima de un determinado gate drive, aprobado pendiente de una verificación térmica. Un MPN sin condiciones invita a una sustitución incorrecta.
• Registra qué se verificó: qué parámetros se compararon y contra qué revisión de hoja de datos. Esto es lo que evita que la misma evaluación se repita dentro de dieciocho meses.
• Vuelve a verificar periódicamente. Tu alternativa también puede pasar a NRND.

Mantenido al día, esto convierte una escasez de un riesgo para el cronograma en una decisión de compra que adquisiciones puede tomar sin volver a ingeniería.

Conclusión

La urgencia con la que comenzó este artículo —el aviso de NRND, el plazo de entrega pasando de 12 semanas a 52, la semana dedicada a perseguir hojas de datos— es un problema de planificación creado meses antes, cuando la BOM se cerró en torno a un único número de parte.

La búsqueda por descripción, los filtros paramétricos y la estructura del número de parte reducen miles de dispositivos a un puñado. El estado del ciclo de vida, la amplitud de distribuidores y el historial de inventario te dicen si ese puñado vale algo. Ninguno reemplaza el último paso: hacer coincidir las especificaciones principales no es lo mismo que funcionar en tu circuito. Verifica el sesgo DC en el capacitor, el requisito del capacitor de salida en el regulador, RDS(on) con tu gate drive real en el MOSFET; luego valídalo y colócalo en el AVL.

El trabajo es el mismo ya sea que lo hagas ahora o durante una escasez. Ahora cuesta una tarde. Después cuesta un rediseño.

Busca una parte en Octopart y abre la pestaña Alternates. Mira cuántas opciones ya tienes →
