    Concord Pro i tworzenie komponentów PCB

    John Watson
    |  October 15, 2019

    Wprowadzenie

    Po pierwsze, zanim cokolwiek powiem, im więcej używam Altium Concord Pro™, tym bardziej mi się podoba. W rzeczywistości uwielbiam ten program. Firma Altium zaskoczyła mnie wielokrotnie jakością swoich narzędzi. Kilka przykładów: Draftsman®, ACTIVEBOM® lub ActiveRoute® i Concord Pro (który zaklasyfikowałbym jako jeden z najlepszych programów). Jak udało mi się przetrwać do tej pory bez nich?

    Dzięki współpracy z Altium oraz temu, że używam tych narzędzi niemal codziennie, wiem, że filozofia, jaka im przyświeca, to danie projektantom do rąk tego, co im potrzebne, aby ich praca stała się łatwiejsza. Concord Pro spełnia oczekiwania.

    Widziałem niedawno reklamę nowego modelu Corvette 2020. To absolutna bestia. 6,2-litrowy silnik V-8 o mocy 500 KM i momencie obrotowym 640 Nm przy 5150 obr./min. Co mnie zaskoczyło, to fakt, że samochód przyspiesza od 0 do 100 km/h zaledwie w TRZY SEKUNDY. Ciekawe, czy potrzebne jest dodatkowe ubezpieczenie zdrowotne na uraz kręgosłupa, jakiego można doznać, ruszając w ten sposób. To przyspieszenie osiąga się, włączając biegi 1–5 z ogólnej liczby 8 dostępnych biegów, ale co by się stało, gdyby kierowca miał nawyk pozostawiania włączonego 1. biegu? Byłoby to absolutne marnotrawstwo; cała ta niewykorzystana moc.

    Zawsze wybieraj najlepsze i najszybsze narzędzia do tworzenia komponentów PCB.

    Dlaczego tak właśnie postępujemy z naszym oprogramowaniem ECAD (bez względu na to, jakiego programu używamy)? Dzięki firmie Altium i nowemu oprogramowaniu Concord Pro mamy jedno z najbardziej wydajnych narzędzi na rynku. Jednak wielu projektantów PCB nigdy nie włączy nawet drugiego biegu. To nie ma być potępienie, ale raczej wyzwanie dla projektantów. Czas wrzucić wyższy bieg. Concord Pro to nasz najnowszy model Corvette 2020 — jesteście gotowi przyspieszyć do setki w trzy sekundy?

    Concord Pro przechodzi na wyższy poziom w tworzeniu komponentów.

    Pierwszą rzeczą, która rzuciła mi się w oczy, gdy zacząłem korzystać z Concord Pro, było to, jak łatwo można tworzyć komponenty. Swego czasu wszystkie poszczególne informacje obejmujące symbol dla schematu elektrycznego, footprint, model 3D, informacje parametryczne, informacje o sourcingu każdy musiał tworzyć od zera. Najważniejszymi klawiszami były kombinacje CTRL+C oraz CTRL+V do kopiowania i wklejania niezbędnych informacji.

    Jednak teraz program łączy się z bazą danych Octopart, gdzie wszystkie informacje i modele są już powiązane z podzespołem. Wszystkie informacje zostają automatycznie pobrane w ciągu kilku sekund. Moją pierwszą reakcją, gdy to zobaczyłem, było WOW!

    Jednak taki poziom skuteczności i mocy napędzający ten proces oznacza, że musimy zacząć robić rzeczy inaczej.

    Warunki wstępne dotyczące tworzenia komponentów

    Przed utworzeniem jakiegokolwiek komponentu koniecznie trzeba zadbać o spełnienie kilku warunków wstępnych.

    Po pierwsze trzeba bardzo dokładnie przeszukać bibliotekę, żeby mieć pewność, że dany komponent jeszcze nie został utworzony.

    Ci, którzy mnie znają, wiedzą, jak gardzę zwielokrotnionymi bibliotekami. Jednakże takie samo ryzyko istnieje w przypadku wielu zduplikowanych komponentów. W przypadku tak wysoce zautomatyzowanego procesu można bardzo łatwo wpaść w pośpiech i pominąć ten istotny etap.

    Drugim warunkiem wstępnym jest dysponowanie numerem części tworzonego komponentu, a także jego kategorią i rodziną. Te dane mówią nam, jaki komponent tworzymy i gdzie on będzie przechowywany.

    Na koniec wystarczy sprawdzenie Altium Vault®. Jeśli ktoś nie zna tego fenomenalnego systemu, to firma Altium stworzyła własną bibliotekę zasobów. Muszę przyznać, że to nie w pełni wykorzystane narzędzie. Użycie go bezpośrednio w projekcie lub pobranie go i umieszczenie w lokalnej bibliotece Altium Concord Pro ma sens tylko wtedy, gdy komponent już tam istnieje.

    Automatyczne tworzenie komponentu

    Po wybraniu kategorii i rodziny należy kliknąć <Add a Component> (Dodaj komponent). Zostanie otwarte okno tworzenia nowego komponentu. W polu nazwy wpisz numer części tworzonego komponentu. Rozpocznie się wyszukiwanie, a wybór będzie dostępny na liście.

    Utwórzmy np. komponent TCA9509DGKR, czyli układ scalony ReDriver I2C 1CH w obudowie 8VSSOP. W polu nazwy wpisz numer części. (Uwaga: przyszykuj się na zmianę biegu i start.) Wszystkie informacje zostaną automatycznie załadowane do komponentu. Stale przypominam firmie Altium, że niektórzy z nas ciągle mają płacone od godziny, a mając do dyspozycji taką moc musimy wynajdować nowe wymówki, żeby wyjaśnić, czemu coś trwa tak długo.

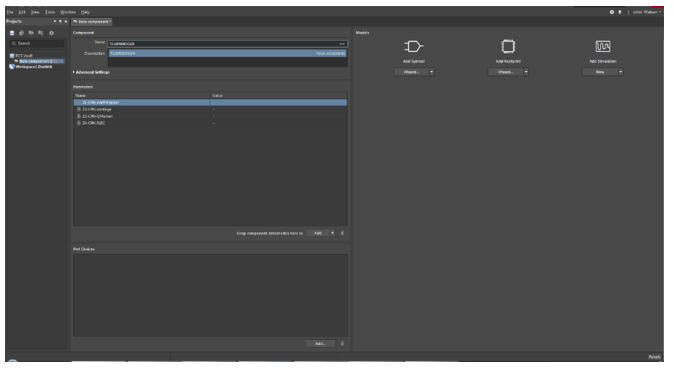

    Interfejs Concord Pro do tworzenia komponentu PCB jest nieskomplikowany. Tu można wpisać nazwę komponentu, a Concord Pro automatycznie pozyska resztę informacji.

    Przy tak dużej wydajności, trzeba przeprowadzić istotną kontrolę. Concord pobiera wszystkie dostępne modele, co oznacza, że któreś z nich już mogą istnieć w naszej bibliotece. W tym konkretnym przypadku program wykorzystuje footprint 8VSSOP i model 3D, a po przeszukaniu naszych modeli okazuje się, że mamy je już w naszej bibliotece. W razie potrzeby możemy bez trudu zastąpić wszelkie informacje lub modele.

    Oprogramowanie Concord Pro do projektowania płytek PCB jest nie tylko intuicyjne, ale również naszpikowane funkcjami

    Metoda ręczna

    Przy tworzeniu komponentu metodą automatyczną zawsze istnieje pewne prawdopodobieństwo, że model będzie niedostępny. W takim przypadku trzeba go utworzyć ręcznie lub postępować zgodnie z moimi zaleceniami, czyli użyć dostępnego kreatora symboli i footprintów. Jednak nawet ręczna metoda tworzenia komponentu jest znacznie szybsza niż to było kiedyś.

    To jednak rodzi problem, gdy ma się do czynienia z różnymi źródłami podzespołów, jeśli ktoś pracuje z dostawcami i podzespołami z zagranicy. Jest to stabilne i tanie źródło podzespołów, jednak tworząc podzespoły, nie mamy dostępu o informacji o nich (azjatyccy dostawcy nie są ujęci w bazie Octopart®), wskutek czego trzeba je tworzyć ręcznie. Zawsze najlepiej mieć zarówno krajowe, jak i zagraniczne źródła komponentów, co umożliwia naturalne porównywanie.

    Podpis: Opisy do ilustracji powyżej.

    Wnioski

    Synergia. Jest to jeden z tych biznesowych sloganów, który często pada podczas spotkania, zazwyczaj po to, żeby zrobić wrażenie na szefie. Definicja techniczna to współdziałanie lub współpraca co najmniej dwóch organizacji, substancji lub innych czynników skuteczniejsze niż suma ich oddzielnych działań. To doskonały opis Biblioteki komponentów. Ma ona synergię. Te poszczególne i niezależne komponenty są łączone w celu utworzenia najbardziej innowacyjnych rzeczy na świecie. Z tego powodu łatwo można dostrzec znaczenie biblioteki oraz znaczenie osoby zarządzającej biblioteką.

    Czy chcesz dowiedzieć się więcej na temat tego, jak Altium może Ci pomóc przy kolejnym projekcie PCB? Porozmawiaj z ekspertem Altium i dowiedz się więcej o podejmowaniu decyzji projektowych z łatwością i przekonaniem.
