Como Encontrar Componentes Eletrônicos Alternativos com o Octopart: Um Guia Prático

No mundo do design eletrônico, buscar peças alternativas ou substitutas é frequentemente uma tarefa necessária – e às vezes urgente. Seja porque um componente está entrando em obsolescência, enfrentando problemas na cadeia de suprimentos, ou você simplesmente precisa de algo com melhores especificações, ter um método confiável para encontrar alternativas é fundamental.

Na Parte 1 da nossa série de vídeos, o especialista em eletrônica Phil Salmony mostra como usar o Octopart para simplificar esse processo. Neste post, vamos destacar os principais pontos para que você possa acompanhar ou consultar quando estiver pronto para fazer buscas mais inteligentes.

Por que Você Pode Precisar de Peças Alternativas

Se você trabalha com hardware eletrônico, provavelmente já passou por uma destas situações:

• Um componente do seu projeto não é mais recomendado para novos designs (NRND) ou está obsoleto (EOL).
• Você deseja melhorar certas especificações, como a tensão suportada ou propriedades dielétricas.
• Você está tentando tornar seu design mais preparado para o futuro, facilitando a aquisição posterior.

Neste tutorial, Phil usa um projeto de PCB para micro quadricóptero como exemplo, focando na substituição de capacitores cerâmicos SMD 10µF 0603. É um excelente caso para demonstrar os recursos de busca e filtragem do Octopart em ação.

Passo a Passo: Usando o Octopart para Encontrar um Capacitor Substituto

1. Saiba o que Está Substituindo

O componente original:

• Capacitância: 10µF
• Formato: 0603 (Imperial)
• Dielétrico: X5R
• Tensão Suportada: 10V
• Tolerância: ±20%

2. Use as Categorias de Peças do Octopart

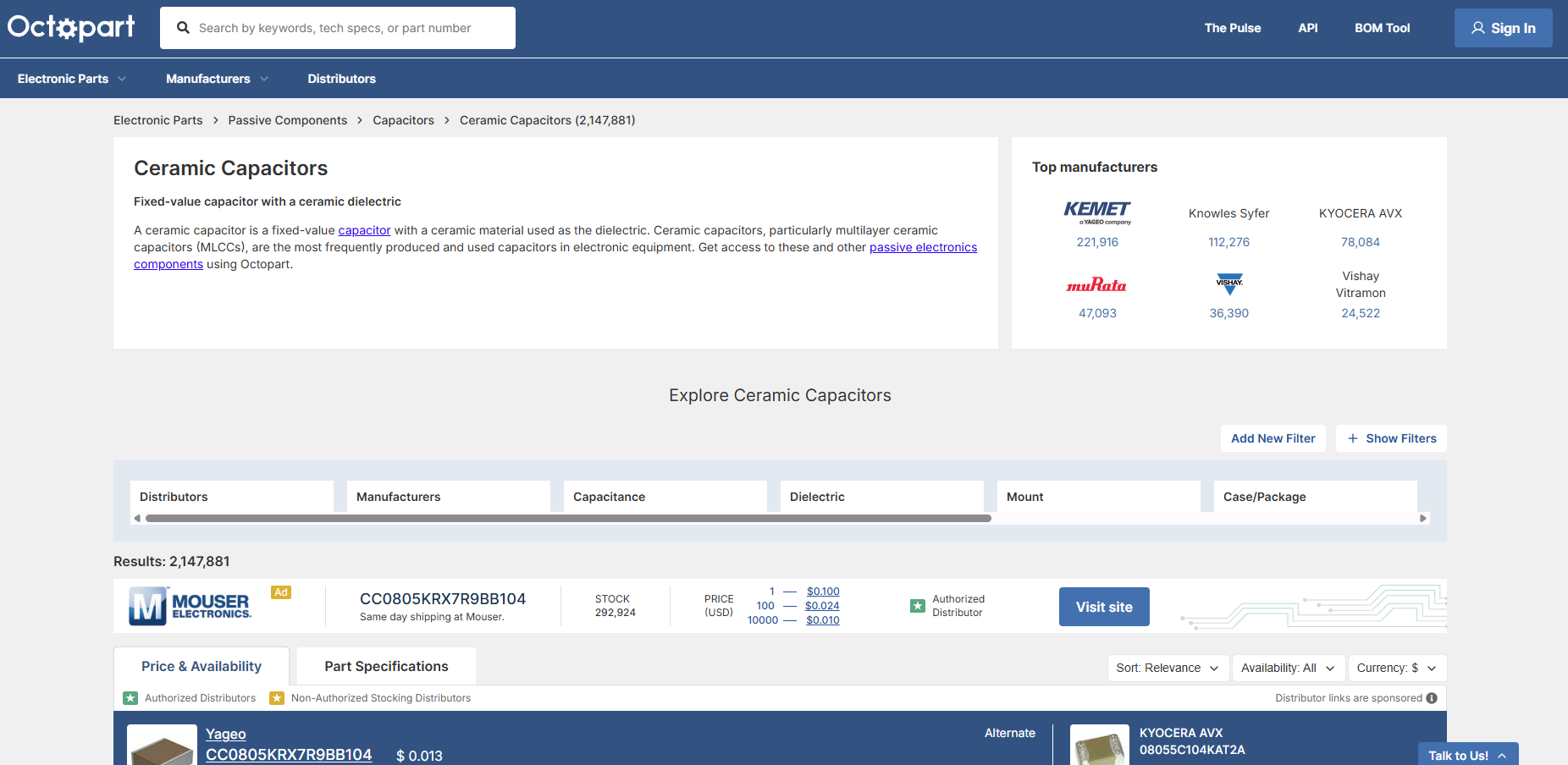

Em vez de procurar manualmente em diversos sites de fabricantes e distribuidores, comece pela página inicial do Octopart e navegue por:

• Peças Eletrônicas → Componentes Passivos → Capacitores → Capacitores Cerâmicos

3. Aplique os Filtros de Forma Estratégica

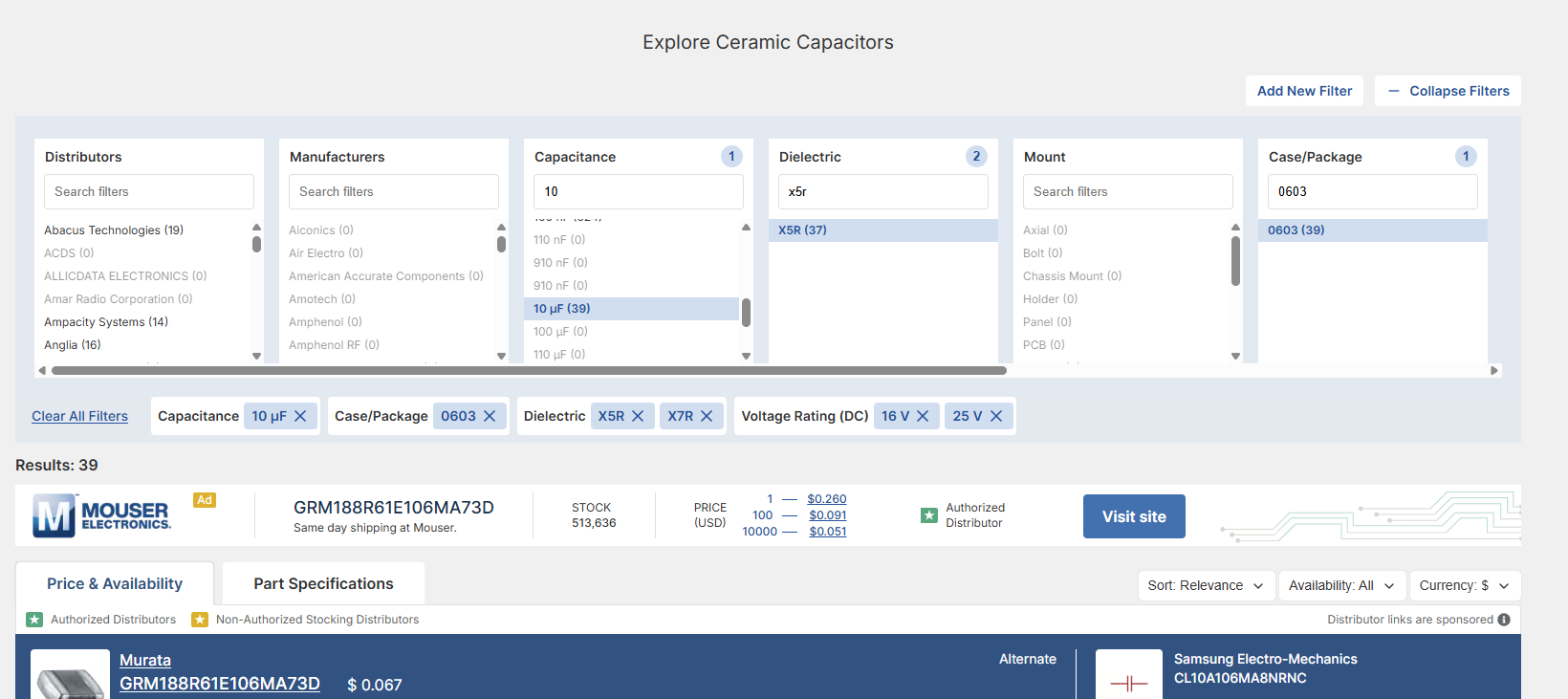

O sistema de filtros do Octopart é intuitivo e poderoso. Neste exemplo:

• Defina a Capacitância como 10µF
• Escolha tipos dielétricos como X5R ou X7R
• Defina o tamanho do pacote como 0603
• Ajuste o filtro de tensão – buscando pelo menos o dobro da tensão esperada no seu circuito (por exemplo, escolha 16V ou 25V se seu circuito usa 5V)

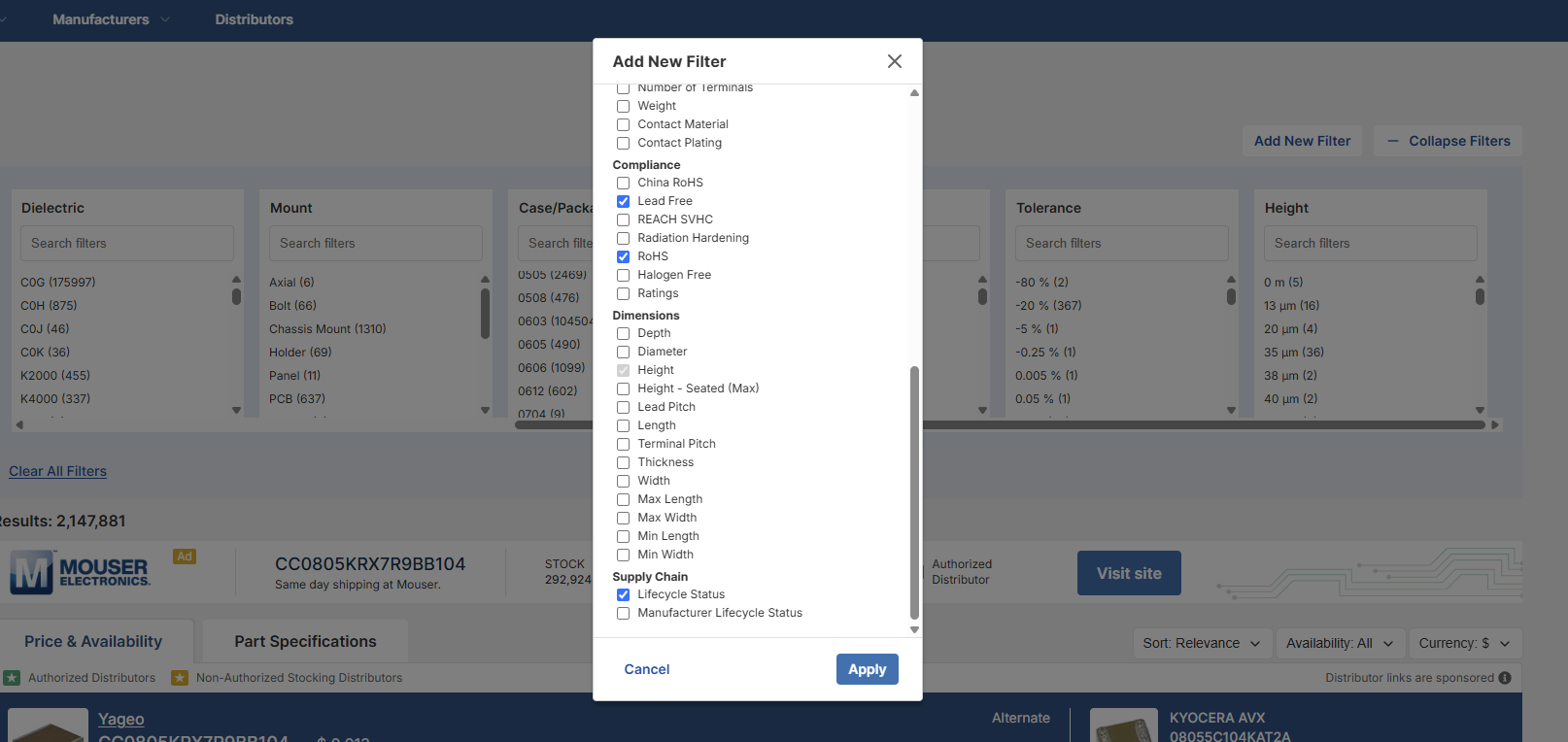

Você também pode adicionar filtros para:

• Status do ciclo de vida
• Conformidade com RoHS ou livre de chumbo
• Temperatura de operação, ESR, etc.

4. Revise e Compare as Opções

Depois de aplicar os filtros:

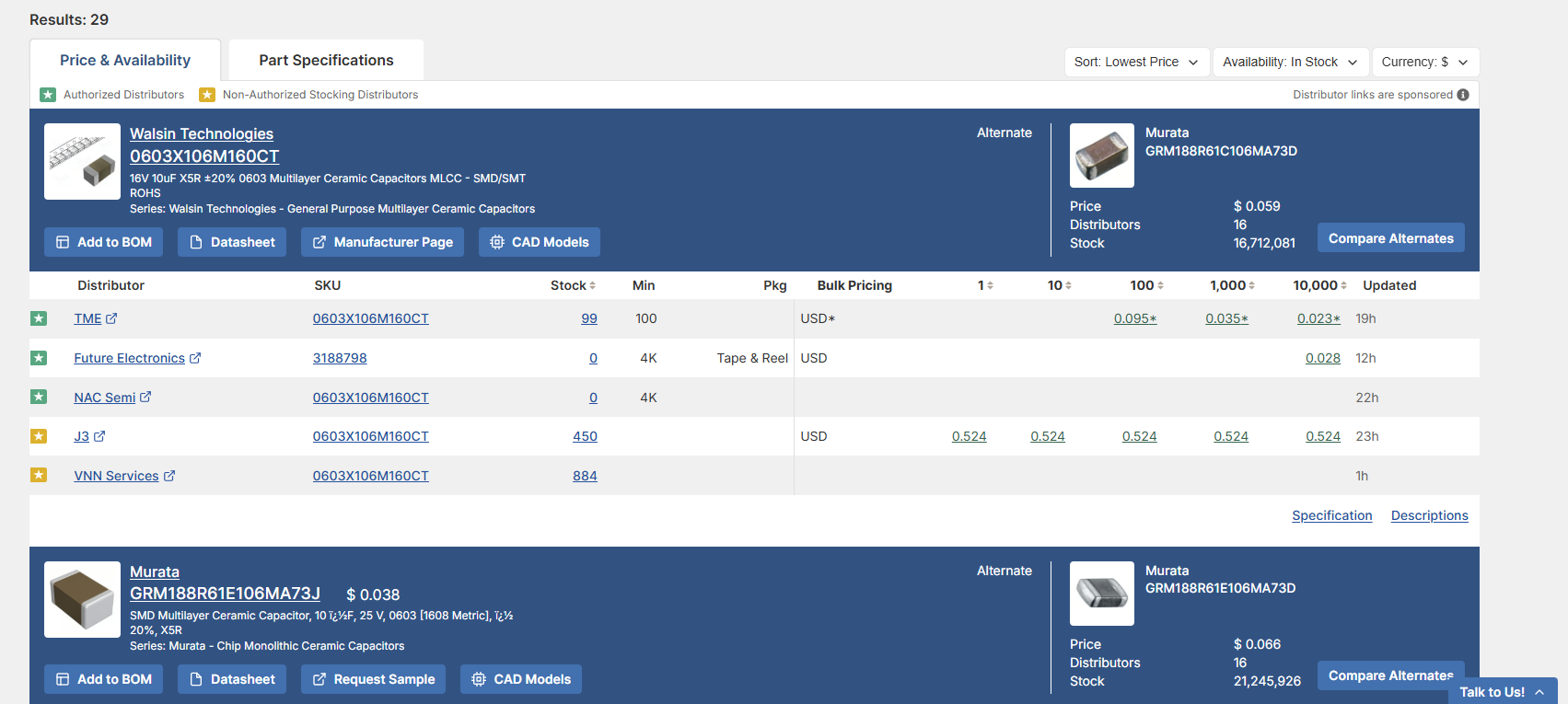

• Classifique os resultados pelo menor preço ou pela disponibilidade.

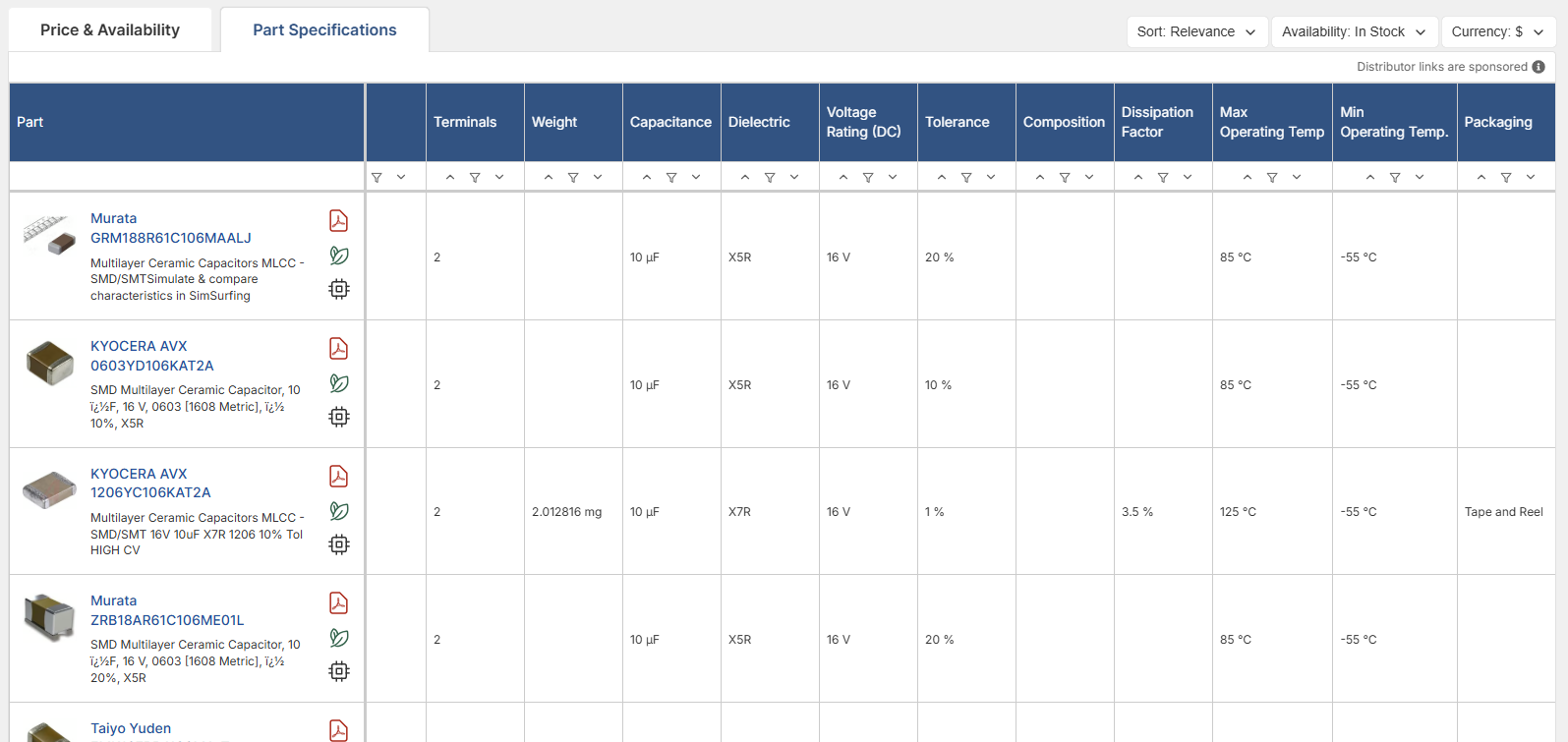

• Compare especificações-chave e disponibilidade entre diversos distribuidores.

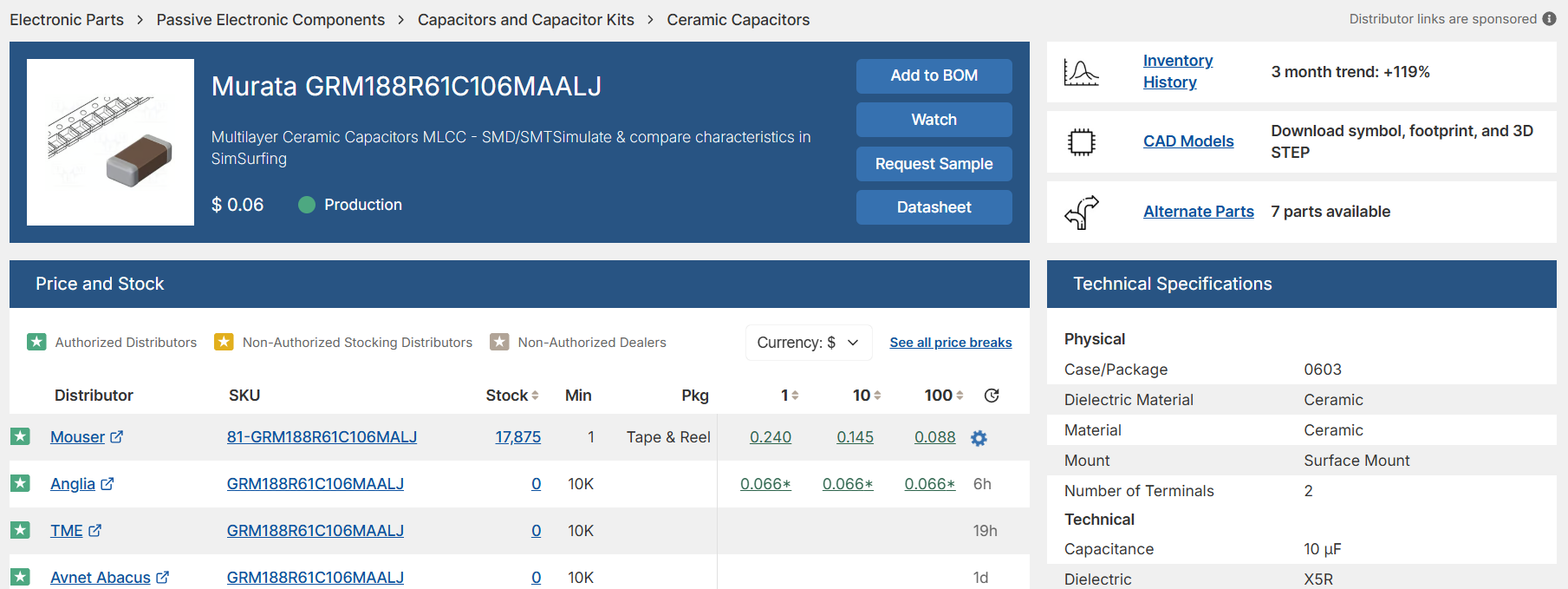

Phil seleciona um capacitor da série GRM da Murata, que atende a todos os requisitos: maior tensão suportada, disponível em estoque e em produção.

• Use os links para data sheets, modelos CAD e ferramentas de comparação para verificar a adequação.

Importando a Peça para o Altium Designer

Após identificar a peça, é fácil trazê-la para o seu ambiente de design:

• Use a Pesquisa de Peças do Fabricante no Altium Designer.
• Cole o número da peça selecionada do Octopart.
• Baixe diretamente o símbolo e a footprint.
• Posicione e conecte o componente no seu esquemático e layout.

Dicas para Escolher o Capacitor Certo

Lembre-se de que escolher o substituto ideal vai além das especificações básicas:

• Verifique as curvas de desclassificação para efeitos de viés DC na capacitância.
• Observe impedância e ESR para aplicações de alta frequência ou chaveamento.
• Garanta suporte ao ciclo de vida para disponibilidade a longo prazo.

Sempre reserve um tempo para realizar os cálculos ou simulações necessários antes de finalizar a escolha da peça.

Considerações Finais

O Octopart torna a busca por peças alternativas incrivelmente fácil. Ao consolidar dados de distribuidores e fabricantes e oferecer filtros intuitivos, economiza tempo e esforço dos engenheiros – especialmente quando velocidade e confiabilidade são essenciais.

Saiba como encontrar indutores alternativos na Parte 2 da nossa série de vídeos do Octopart – assista aqui!

Experimente o Octopart hoje mesmo e mantenha seu próximo projeto no caminho certo — com aquisições mais inteligentes desde o primeiro dia.
