Überprüfen Sie Ihre Fertigungsdateien in Altium 365 mit einem PCB-Gerber-Viewer

Zachariah Peterson
|  Erstellt: January 22, 2021  |  Aktualisiert am: August 12, 2021

Mit Ihren PCB-Gerber-Dateien übermitteln Sie Ihr Design in einem universellen Dateiformat an den Fertiger. Ihre Gerber zeigen die zur Herstellung der Leiterplatte benötigte Anordnung von Kupferflächen, Lötmaske, Lötpaste, Siebdruck und Bohrungen. Beim Entwickeln von Revisionen an einem Projekt können Hersteller mit dem PCB Gerber-Viewer diese schnell einer Designprüfung unterziehen und Merkmale vergleichen. Mit Altium 365 ist diese Funktion über eine Cloud-basierte Plattform leicht zugänglich und einfach zu bedienen.

ALTIUM DESIGNER®

Das leistungsfähigste, modernste und benutzerfreundlichste PCB-Design-Tool für den professionellen Einsatz.

Ihre PCB-Designwerkzeuge müssen umfassend sein und vom Schaltplanentwurf und -bearbeitung bis hin zum Layout und der Fertigungsvorbereitung alles abdecken. Gerber files gehören zu den wichtigsten Fertigungsdateien, die in der Leiterplattenproduktion verwendet werden. Beim Validieren eines Leiterplattenentwurfs lassen sich mit einem Gerber-Dateibetrachter die einzelnen Lagen einer Leiterplatte prüfen und für jede Schablonen erstellen.

Die meisten EDA-Tools können aus Ihrem Leiterplattenlayout detaillierte Gerber-Dateien erzeugen, einschließlich Lagenaufbau und Standard-Bildformate für Kupferlagen, die Lötmaske und den Siebdruck. Altium Designer enthält einen Dateigenerator für die Formate Gerber X und X2 sowie Gerber-Viewer-Funktionen im CAMtastic-Tool, doch zum Vergleich von Gerber-Dateien war lange Zeit eine externe Anwendung erforderlich. Mit Altium 365 lassen sich nun Gerber-Dateien aus zwei Projektrevisionen öffnen und nebeneinander vergleichen. Der Entwickler kann seine Projekt-Releases mit Gerber-Dateien in Altium Designer erstellen und die Daten direkt an den jeweiligen Hersteller weiterleiten.

Nutzen Sie die besten Designfunktionen mit einem PCB-Gerber-Viewer

Ein PCB-Gerber-Viewer ist ein praktisches Hilfsmittel zum Betrachten der einzelnen Leiterplattenlagen. Gerberdaten zeigen die Anordnung von Kupfer, Lötmaske, Siebdruck, Bohrungen und Lötpaste, die für die Produktion einer Leiterplatte erforderlich sind. Unabhängig davon, welche ECAD-Anwendung Sie zur Erstellung Ihrer Platine verwendet haben, können Sie Ihre Gerber-Dateien in den CAM-Tools von Altium Designer überprüfen.

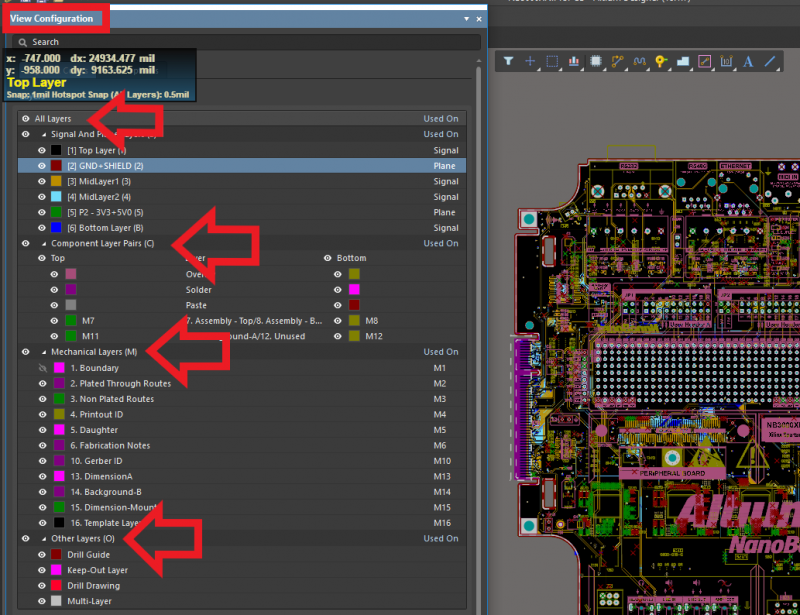

Nachdem ein fertiges Design für die Serie freigegeben wurde, wird ein PCB-Gerber-Viewer verwendet, um die Fertigungsdateien zu prüfen und Designänderungen abzurufen. Jede Lage innerhalb des Stacks kann auf Pad- und Via-Eigenschaften, auf Lagenpaare, auf mechanische Lagen sowie auf Bohrführungen und Sperrlagen geprüft werden. Zudem lassen sich Merkmale auf der oder den jeweiligen Leiterplattenebene(n) für den Quervergleich mit dem Schaltplan hervorheben. Der Zugriff auf alle Designdateien einschließlich Overlays, Lötmasken, Bohrdateien und den Siebdruck erleichtert die reibungslose Kommunikation mit den Herstellern.

Altium Designer enthält mehr als nur einen PCB-Gerber-Viewer

Altium Designer bietet Ihnen viel mehr als nur PCB-Gerber-Viewer-Funktionen. In der vereinheitlichten Benutzeroberfläche von Altium Designer stehen Ihnen die besten Design-Tools der Branche zur Verfügung, zusammen mit einer Reihe von Utilitys für Fertigung und Supply Chain. Wenn Sie Designkorrekturen vornehmen, um eine hohe Fertigungsausbeute zu gewährleisten, ist ein Cross-Probing verfügbar, bei dem Elemente, die auf der Leiterplatte markiert werden, im Schaltplan hervorgehoben werden. Alles, was zum Entwerfen, Prüfen und Herstellen einer Platine und zur Validierung der Designabsicht benötigt wird, ist in Altium Designer enthalten.

PCB Gerber viewer and compare tool

Altium Designer bietet volle Kontrolle über alle Funktionen eines PCB-Layouts und hilft Entwicklern, effizient zu arbeiten.

Design-Reviews mit einem Gerber-Viewer meistern

Bevor Ihre Platine in die Fertigung gehen kann, muss sie einer gründlichen Designprüfung unterzogen werden, um die Einhaltung der Standardvorgaben und eine hohe Ausbeute zu gewährleisten. Ihr Leiterplattenlayout muss zudem mit Ihren Designregeln abgeglichen werden, um sicherzustellen, dass keine Fehler im Layout vorhanden sind, die die Ausbeute mindern könnten. Was ist der schnellste Weg, um die Serienfertigung Ihres Boards zu starten und die Einhaltung wichtiger Industriestandards zu gewährleisten?

Altium 365 und Altium Designer arbeiten eng zusammen, um die passende Lösung zu bieten. Mit der Komplettlösung aus PCB-Layout- und Fertigungstools in Altium Designer können Sie Ihr neues Board-Design optimal für die Fertigung und Bestückung vorbereiten. Mit den Sharing-Tools in Altium 365 hat Ihr Hersteller zudem direkten Zugriff auf Ihre Fertigungsdateien. Auf diese Weise sind alle Beteiligten in der Lage, produktiv zusammenzuarbeiten.

Prüfung aller Dateiformate in Altium Designer und Altium 365 Gerber Viewer

Altium 365 ist die einzige Online-Gerber-Viewer-Plattform, die direkt in Altium Designer integriert ist. Hier finden Sie die neuesten Gerber X2-Formate, IPC-2581-Formate und die Gerber RS-274X-Normen. Durch die Einbeziehung aller Fertigungsdetails wie Lagenaufbau-Definitionen, Materialien, Netzlisten, Testpunkte und NC-Bohrdateien erhält Ihr Hersteller die Möglichkeit, die Leiterplatte im ersten Durchlauf fehlerfrei zu fertigen.

  • Einige der gängigsten PCB-Fertigungsfehler können in Gerber-Dateien während einer Designprüfung entdeckt werden. Ihr Hersteller nutzt Ihre Gerber-Dateien, um Ihre Leiterplatte in ihrer Gesamtheit zu prüfen und Druckschablonen für die Fertigung zu erstellen.
  • Die Bereitstellung der PCB-Gerber-Viewer-Funktionen online in Altium 365 hilft Ihrem Team, produktiv zu bleiben, während Sie mit einem Hersteller an einem Design-Review arbeiten. Erfahren Sie, wie Ihr Team mit den Funktionen zur Online-Zusammenarbeit in Altium 365 produktiv bleiben kann.
  • Beim Einsatz von Altium 365 können Sie auf einen Online PCB-Gerber-Viewer für Ihre Altium Designer Leiterplattenprojekte zugreifen, ohne eine zusätzliche Anwendung zu benötigen.

PCB Gerber Viewer

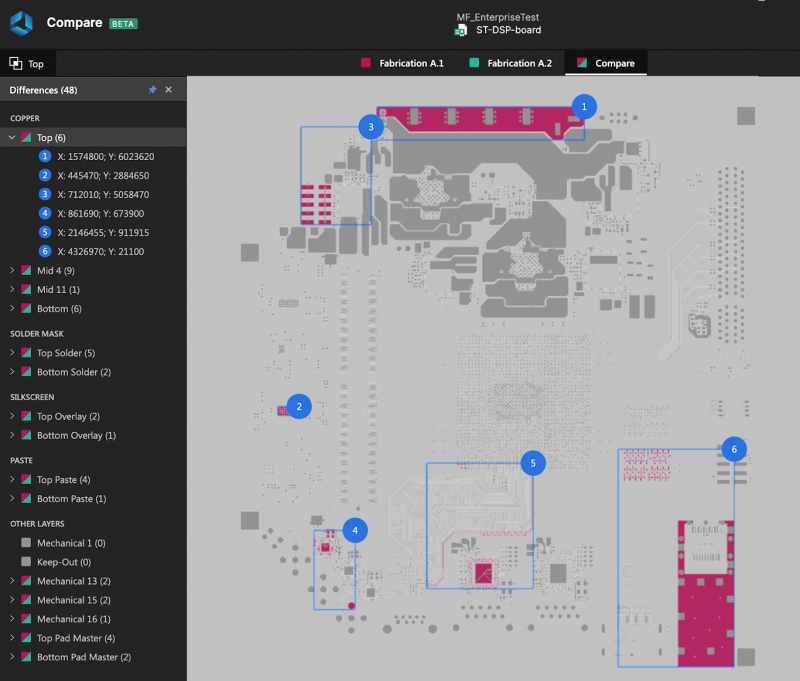

Die Leiterplatten-Gerber-Vergleichsfunktion in Altium 365.

Zugriff auf PCB-Gerber-Vergleichsfunktionen in Altium 365

Sobald Sie Ihr Projekt zusammengestellt und über Altium 365 an Ihren Hersteller übermittelt haben, kann er mithilfe der Gerber-Vergleichsfunktion alte und neue Gerber-Dateien eines Projekts vergleichen. Der PCB-Gerber-Viewer in Altium Designer unterstützt Gerber RS-274X und X2, zusammen mit ODB++, IPC-2581 und IPC-D-356. Das heißt: Der Viewer ist abwärtskompatibel und ermöglicht die Auswertung einer beliebigen Sammlung von Druckvorlagen für Ihre PCBs.

Altium 365 geht noch einen Schritt weiter: Die Gerber-Vergleichsfunktionen per Online-Schnittstelle bieten einen schnellen Weg, um Unterschiede in Gerber-Dateien während eines Design-Reviews schnell zu identifizieren und zu überprüfen – bevor Ihre Leiterplatten produziert werden. Der PCB-Gerber-Viewer und die Vergleichsfunktionen in Altium 365 unterstützen alle Dateiformate in Ihrem Webbrowser. Die Projekte können auch in Altium Designer geöffnet und mit den Standardfunktionen des PCB-Gerber-Viewers kontrolliert werden.

So bleiben Sie mit den umfassenden PCB-Designfunktionen produktiv.

Altium Designer verfügt über ein umfassendes Funktionspaket für Leiterplattendesign und Fertigung, mit dem Sie in kürzester Zeit Dokumentationen für die Fertigung und Montage erstellen können. Die darin enthaltenen regelbasierten Design-Tools vereinen alle wichtigen Funktionen für Ihr Leiterplattendesign in einer einzigen Anwendung, einschließlich PCB-Gerber-Viewer und Vergleichsfunktionen. Und das Beste daran: Projekte, die auf der Altium-365-Plattform gespeichert sind, können sofort in Altium Designer geöffnet werden, wodurch Entwicklungsteams produktiver arbeiten können.

Altium 365 PCB Gerber Viewer

Erstellen Sie auf einfache Weise hochwertige Schaltungsdesigns, PCB-Layouts und Fertigungsdokumentationen in Altium Designer und Altium 365.

Wenn Sie schnell Gerber-Dateien für Ihr Design generieren und veröffentlichen und Ihre Fertigungsdokumentation an Ihren Hersteller senden müssen, verwenden Sie Altium Designer und die Altium-365-Plattform. Keine andere Design-Anwendung bietet Ihnen einen umfassenderen Funktionsumfang für Design, Freigabe und PCB-Gerber-Vergleich – alles in einer einzigen Anwendung.

Altium Designer auf Altium 365 bietet ein bisher nie dagewesenes Maß an Integration in der Elektronikindustrie, die zuvor nur der Softwareentwicklung vorbehalten war. Entwickler können nun von zu Hause aus arbeiten und dennoch hochproduktiv sein.

Wir haben nur an der Oberfläche dessen gekratzt, was man mit Altium Designer auf Altium 365 machen kann. Auf der Produktseite finden Sie eine ausführlichere Beschreibung der Funktionen bzw. eines der On-Demand-Webinare.
