古い電子部品を見分ける方法

私たちが設計ガイドで取り上げる最大のサプライチェーンリスクの一つは、偽造電子部品のリスクです。偽造品は、壊滅的な故障が発生するまで部品が偽造されていることを知らないことが多いため、非常に悪質です。偽造品に騙されたことを認めたい人はいませんので、これらの事例は大幅に過小報告されている可能性があります。

海外のディストリビューターやブローカーから購入する予定の場合、部品が偽造されたり、取り扱いが不適切であったり、単に古いものである可能性を示す簡単な注意点がいくつかあります。古い部品は、適切に保管されていなかったり、販売者によって誤って表現されていたりするため、不適切に取り扱われたとも分類されるかもしれません。これらの部品キットの受け取り手として、何かがおかしいときにそれを知るのはあなたの責任です。

古い部品の兆候

私たちは他の場所でもこのことに触れていますが、すべての偽造部品が完全な偽物というわけではありません。時には、単に取り扱いが不適切であったり、リサイクルされたり、誤ってラベル付けされたり、古かったりします。取り扱いが不適切なのは、必ずしも何か悪意のある試みではなく、部品の販売者がベストプラクティスを知らないだけの場合もあります。

どのような場合であっても、部品キット内の取り扱いが不適切である、再利用された、古い、または偽造された部品を識別するのに役立つ非常に簡単な兆候がいくつかあります。それぞれの可能性について詳しく見ていきましょう。

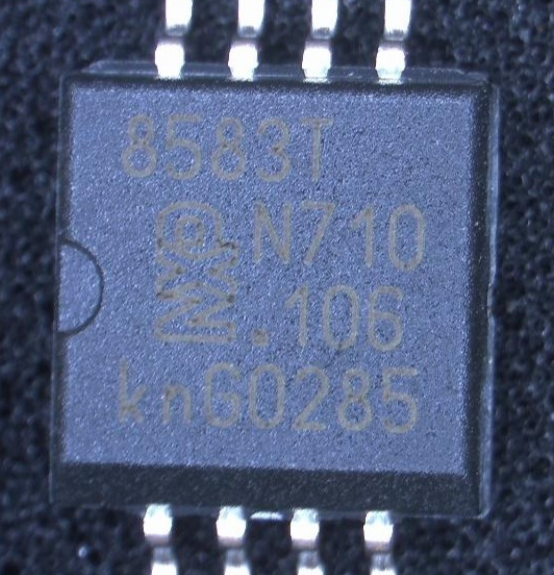

集積回路の日付コード

集積回路には技術的には使用期限がありません。適切に梱包され、環境にさらされなければ、かなりの時間、持続することができます。たとえば、標準的な梱包材料や半導体ダイは数十年持続することができ、コンポーネントのリードは十年以上保管されてもまだはんだ付け可能な状態を保つことができます。ここでの鍵は、部品が腐食、湿気、またはほこりにさらされないように適切に梱包されている必要があるということです。

それでも、日付コードは特に中古市場から注文する場合には驚くかもしれません。技術的には適切に梱包され、完全に機能する一連のコンポーネントを受け取るかもしれませんが、単に古い日付コードを持っている可能性があります。また、バッチに混在した日付コードがある可能性もあります。コンポーネントが必ずしも期限切れになるわけではありませんが、これにはいくつかの潜在的な問題があります：

• 部品番号が改訂されている可能性があり、古い改訂版を持っているかもしれません
• ダイは機能しているかもしれませんが、リードを再錫付けする必要があるかもしれません
• 内部の不揮発性メモリのデータ保持能力が損なわれている可能性があります
• 梱包材料が保管に失敗し、環境リスクにつながる可能性があります

リサイクル部品

一部の部品は古いアセンブリからリサイクルされたものであり、古いPCBから部品を取り外し、見た目は良好な梱包に入れられている可能性があります。これらの部品も日付コードから識別できるかもしれませんが、もちろんすべての部品に日付コードがあるわけではありません。古いアセンブリから部品が取り外された場合、これらの部品にはいくつかの潜在的な問題があるかもしれません：

• これらの部品は、信頼性の高いはんだ付けを行う前に、再錫が必要になる場合があります
• 部品には残留はんだがある可能性があり、これは視覚的に識別できるかもしれません
• 部品は組み立てから取り外される前に故障していた可能性があります
• 部品には、コンフォーマルコーティングのような残留表面コーティングがあるかもしれません
• BGAsの場合、部品ははんだ除去されて再ボールされた可能性があります
• 残留はんだや再ボール/再錫には鉛を含む材料が使用されている可能性があります

再利用された部品は、上述のような残留はんだなどの摩耗の兆候を示すため、視覚的に識別できることがあります。また、PCBアセンブリに以前含まれていたため、不適切な保管による環境リスクもあります。

腐食した部品

時には、部品がリサイクルされていなくても、古くなくても、不適切な取り扱いや保管によりリードが腐食することがあります。極端な腐食の兆候は、コンポーネントリードの表面に明らかに見えます。ここでの根本的な原因は、失敗した湿気バリアの保管や、極端な湿気や酸化物質が保管環境に入るような不正確な保管です。

腐食は技術的には集積回路の露出したリードから除去することができます。しかし、これにより外側の錫の層が取り除かれたり、リードが損傷する可能性があります。この場合、部品は再錫が必要になるかもしれませんが、これには特別な機器と技術が必要です。

残念ながら、機器や人員への直接アクセスなしに部品を再錫することはコスト効果が低いため、部品を廃棄する必要があるかもしれません。

古い部品を見分ける迅速な方法

何か怪しいものを見た場合、多くの機器や高度なラボを必要としないいくつかの簡単なテスト方法があります。

• コンポーネントリードの変色を視覚的に検査する
• 日付コードの存在を視覚的に検査する
• アセトンまたは摩擦アルコールを使用して、パッケージングのインクマーキングが溶解するかどうかを確認する
• コンポーネントリード上のはんだ玉を確認する
• コンポーネントリード上の過度に反射する領域を確認する（残留はんだを示す）
• パッケージングが再封されたかどうかを視覚的に検査する

これらの領域のいずれかで失敗がある場合、部品が再パッケージされた、リサイクルされた、または単に長い間放置されていたことを示す可能性があります。これらの問題のいくつかは、日付コードの写真を単に要求することで、中古市場から購入する際に排除できる場合があります。すべてのディーラーやブローカーが在庫の日付コードを追跡しているわけではありませんが、正当であろうとしている場合は、日付コードの写真を見るという単純な要求を尊重すべきです。
